Element przełączający wyłącznika elektromagnetycz. okrągły M30 ele. łącz. 1NS/1NO wtyczka M12 4bieg. | 3SE6605-1BA02 Siemens

Alternatywny kod produktu: 3SE66051BA02

Opis i Kluczowe Cechy

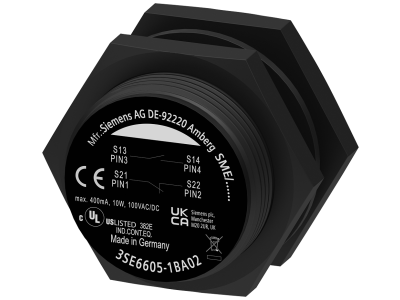

Element przełączający wyłącznika elektromagnetycznego Siemens 3SE6605-1BA02 (seria SIRIUS 3SE66) w okrągłej obudowie M30 wyposażono w zestyk 1NO+1NC oraz wtyczkę M12 4-biegunową. Kompaktowa konstrukcja umożliwia montaż w miejscach o ograniczonej przestrzeni, a bezdotykowe kodowanie przełączania zapewnia długą, bezobsługową żywotność. Urządzenie przeznaczone jest do bezpiecznego monitorowania położenia osłon, klap i drzwi ochronnych.

• Styki 1NO+1NC: Umożliwiają realizację dwóch niezależnych obwodów sygnalizacyjnych i bezpieczeństwa, zwiększając elastyczność konfiguracji.
• Wtyczka M12 4-biegunowa: Szybkie i pewne podłączenie przewodów bez potrzeby otwierania obudowy – skraca czas montażu i minimalizuje ryzyko błędów.

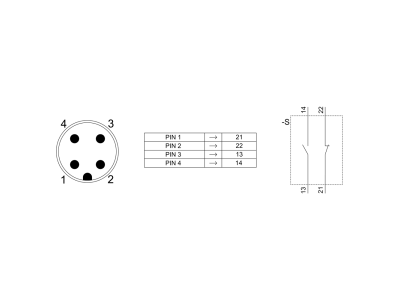

• Pinowanie zgodne z oznaczeniami (Pin1=21, Pin2=22, Pin3=13, Pin4=14): Ułatwia identyfikację styków i integrację z istniejącymi systemami sterowania.
• Bezobsługowe przełączanie: Dzięki bezkontaktowej, magnetycznej zasadzie działania element nie posiada części zużywających się mechanicznie, co gwarantuje długą żywotność i niezawodność.

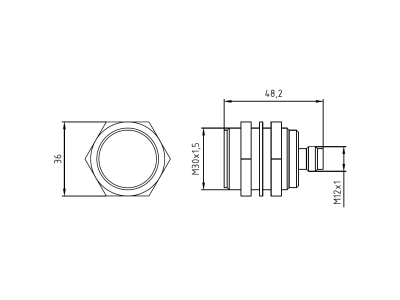

• Kompaktowy wymiar M30: Pozwala na instalację w wąskich kanałach kablowych i rozdzielnicach, optymalizując wykorzystanie miejsca.

Zgodność z Normami

Element przełączający 3SE6605-1BA02 spełnia wymagania bezpieczeństwa do poziomu Performance Level e (PL e) oraz Safety Integrity Level 3 (SIL 3). Posiada oznaczenie CE. Przeznaczony do stosowania w systemach bezpieczeństwa maszyn zgodnych z dyrektywą maszynową 2006/42/WE.

Zastosowanie

Urządzenie dedykowane jest do monitorowania pozycji ruchomych osłon bezpieczeństwa, klap, drzwi oraz innych zabezpieczeń w maszynach przemysłowych. Sprawdza się w systemach kategorii 3 i 4 wg EN ISO 13849-1.

• Kontrola zamknięcia drzwi ochronnych w obrabiarkach, centrach obróbczych i robotach przemysłowych.
• Monitorowanie położenia klap serwisowych i paneli dostępowych w liniach produkcyjnych.
• Sygnalizacja stanu zabezpieczeń oraz podawanie sygnałów do przekaźników bezpieczeństwa i sterowników PLC.
• Blokowanie dostępu do stref niebezpiecznych w przemyśle maszynowym, pakującym i montażowym.

Wskazówki Montażowe

Montaż i wymiana elementu przełączającego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na obudowie ochronnej (np. na ramie drzwi) naprzeciw magnesu włączającego 3SE6704-1BA. Należy stosować sprzęgło z kablem przyłączeniowym (np. 3SX5601-3SB54). Moment dokręcania wtyczki M12 oraz mocowania mechanicznego należy sprawdzić w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z wymaganiami obciążenia i normami instalacyjnymi (np. 0,5–1,5 mm² w przypadku sygnałów bezpieczeństwa).

FAQ

• Czy ten element zawiera magnes włączający? Nie. Wymagany jest osobny magnes włączający – w zależności od wersji np. 3SE6704-1BA lub inne z tej serii.
• Jakie jest pinowanie złącza M12? Zgodnie z oznaczeniami: Pin1=21 (zacisk NO), Pin2=22 (zacisk NO), Pin3=13 (zacisk NC), Pin4=14 (zacisk NC).
• Czy dostępna jest wersja z diodą LED sygnalizacyjną? W tym modelu (3SE6605-1BA02) nie przewidziano diody LED. Warianty z diodą są dostępne w innych symbolach serii 3SE66 – należy sprawdzić kartę katalogową.
