Wyłącznik elektromagnetyczny element przełączający okrągły M30 elementy łączeniowe 1NC/1NO przew. 3m | 3SE6605-1BA Siemens

Alternatywny kod produktu: 3SE66051BA

Opis i Kluczowe Cechy

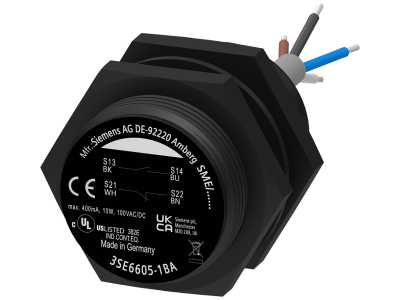

Wyłącznik elektromagnetyczny Siemens SIRIUS 3SE6605-1BA to kodowany bezdotykowo element przełączający w okrągłej obudowie M30 (średnica 30 mm), wyposażony w zestaw styków 1NC/1NO oraz fabrycznie podłączony przewód o długości 3 m. Dzięki kompaktowej budowie i bezkontaktowemu działaniu urządzenie zapewnia długą żywotność i najwyższy poziom bezpieczeństwa maszyn, spełniając wymagania PL e lub SIL 3. Przeznaczone do montażu na drzwiach, klapach i osłonach ochronnych – wymaga zastosowania dedykowanego magnesu włączającego 3SE6704-1BA.

• Bezdotykowe kodowanie: brak zużycia mechanicznego styków – gwarantuje bezobsługową pracę i długą żywotność nawet w trudnych warunkach przemysłowych.
• Styki 1NC + 1NO: elastyczna konfiguracja obwodów bezpieczeństwa i sygnalizacji – jeden styk normalnie zamknięty do monitorowania, drugi normalnie otwarty do przekazania sygnału.
• Kompaktowa obudowa M30: oszczędność miejsca w szafie sterowniczej – idealna do zastosowań w ograniczonej przestrzeni.
• Przewód 3 m: uproszczony montaż bez konieczności stosowania dodatkowych złączy – szybkie podłączenie do systemu bezpieczeństwa.
• Poziom bezpieczeństwa PL e / SIL 3: spełnia najwyższe wymagania norm funkcjonalnych – niezawodne monitorowanie dostępu do stref niebezpiecznych.

Zgodność z Normami

Wyłącznik został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa maszyn. Posiada certyfikację CE oraz spełnia wymagania dotyczące poziomów nienaruszalności SIL 3 (IEC 61508) i kategorii bezpieczeństwa PL e (EN ISO 13849-1). Potwierdza to jego przydatność w systemach bezpieczeństwa o najwyższym stopniu ryzyka.

Zastosowanie

Bezdotykowy wyłącznik elektromagnetyczny SIRIUS 3SE66 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne monitorowanie stanu osłon ochronnych, klap, drzwi czy kartek ochronnych w maszynach i urządzeniach przemysłowych. Kodowany charakter działania uniemożliwia łatwe ominięcie zabezpieczeń.

• Monitorowanie położenia drzwi i osłon w strefach niebezpiecznych – automatyczne wyłączenie maszyny po otwarciu.
• Kontrola klap rewizyjnych i paneli serwisowych – sygnalizacja stanu zamknięcia do systemu PLC lub przekaźników bezpieczeństwa.
• Zabezpieczenie kartek ochronnych w robotyce i liniach produkcyjnych – wysoka odporność na manipulację.
• Automatyka budynkowa i systemy dostępu – przekazywanie impulsów do styczników lub modułów wejściowych.

Wskazówki Montażowe

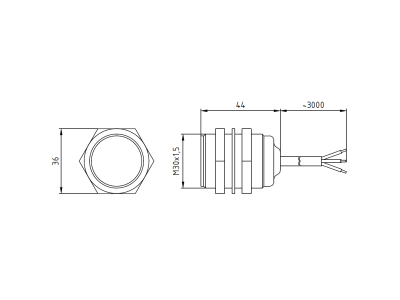

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP i znajomością przepisów BHP. Urządzenie mocuje się mechanicznie (otwór montażowy M30) w odpowiednim uchwycie lub bezpośrednio w konstrukcji. Należy bezwzględnie odłączyć napięcie przed rozpoczęciem prac. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążeniem styków – parametry znamionowe należy sprawdzić w dokumentacji technicznej (brak danych w karcie katalogowej). Moment dokręcania zacisków (jeśli występują) – według zaleceń producenta. Wymagany jest zakup i montaż dedykowanego magnesu włączającego 3SE6704-1BA.

FAQ

• Czy wyłącznik posiada podświetlenie LED? W modelu 3SE6605-1BA nie zastosowano diody LED. Firma Siemens oferuje warianty z diodą LED do szybkiej diagnostyki (sprawdź inne indeksy serii 3SE66), natomiast ten egzemplarz przeznaczony jest do aplikacji, gdzie sygnalizacja nie jest wymagana.

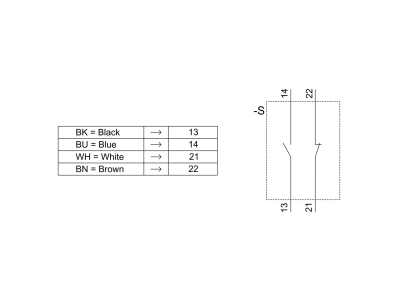

• Jaki jest tryb pracy styków? Wyłącznik wyposażono w jeden zestaw styków normalnie zamknięty (NC) i jeden normalnie otwarty (NO). Styk NC (zwarty w stanie spoczynku) służy do monitorowania zamknięcia osłony – po oddaleniu magnesu rozwiera się i generuje sygnał wyłączenia. Styk NO (rozwarty w spoczynku) może być wykorzystany do sygnalizacji stanu lub jako wejście do PLC.
• Czy magnes włączający jest w zestawie? Nie. Magnes włączający (indeks 3SE6704-1BA) jest akcesorium wymaganym do prawidłowego działania wyłącznika i należy go zamówić osobno. Bez niego urządzenie nie zadziała.
