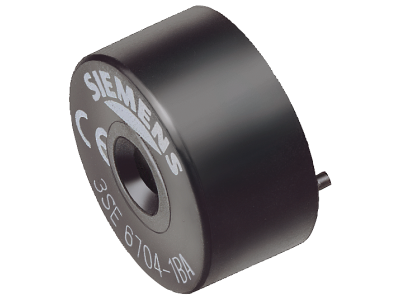

Magnes włączający, okrągły M30 | 3SE6704-1BA Siemens

Alternatywny kod produktu: 3SE67041BA

Opis i Kluczowe Cechy

Magnes włączający Siemens SIRIUS 3SE6704-1BA o okrągłym kształcie M30 to element systemu bezpieczeństwa przeznaczony do bezdotykowego, kodowanego monitorowania położenia drzwi, klap i osłon ochronnych. Należy do serii 3SE67, która łączy kompaktową budowę z najwyższymi wymaganiami bezpieczeństwa. Dzięki bezobsługowemu przełączaniu zapewnia długą żywotność i minimalizuje potrzebę konserwacji.

• Bezkontaktowe kodowane działanie: eliminuje zużycie mechaniczne i ryzyko manipulacji, zwiększając niezawodność systemu bezpieczeństwa.
• Kompaktowa obudowa M30: umożliwia montaż w ograniczonej przestrzeni, nie wpływając na ergonomię maszyny.
• Wysoki poziom bezpieczeństwa (PL e / SIL 3): spełnia najwyższe wymagania norm bezpieczeństwa maszyn, gwarantując ochronę personelu.
• Bezobsługowe przełączanie: brak ruchomych styków wydłuża żywotność urządzenia i redukuje koszty eksploatacji.
• Warianty z diodami LED i złączami wtykowymi (w serii): umożliwiają szybką diagnostykę i łatwy montaż w systemach automatyki.

Zgodność z Normami

Urządzenie spełnia najwyższe wymagania bezpieczeństwa zgodnie z poziomem nienaruszalności bezpieczeństwa PL e oraz SIL 3. Posiada certyfikat CE i jest zgodne z europejskimi standardami dotyczącymi systemów bezpieczeństwa maszyn. Konkretne numery norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Magnes włączający 3SE6704-1BA stosowany jest w systemach bezpieczeństwa do monitorowania stanu ochron fizycznych – tam, gdzie wymagane jest bezdotykowe wykrywanie zamknięcia.

• Monitorowanie drzwi ochronnych w obudowach maszyn i urządzeń przemysłowych.
• Kontrola położenia klap, pokryw i osłon w liniach produkcyjnych.
• Element systemów bezpieczeństwa maszyn w automatyce budynkowej i przemyśle.
• Współpraca z modułami bezpieczeństwa (np. Siemens SIRIUS 3SK) w celu realizacji funkcji stopu awaryjnego.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się na stałe do elementu ruchomego (drzwi/klapa) – nie wymaga szyny DIN. Zachowaj odpowiedni odstęp między magnesem a czujnikiem (zgodnie z instrukcją). Przekrój przewodów oraz moment dokręcania zacisków dobierz według karty katalogowej.

FAQ

• Czy magnes włączający wymaga zasilania? Nie, jest to element pasywny. Jego obecność lub brak jest wykrywany przez dedykowany czujnik bezpieczeństwa. Nie wymaga podłączenia do źródła napięcia.
• Jakie są dostępne warianty podłączenia w serii 3SE67? W serii oferowane są wersje z różnymi długościami kabli (np. 2 m, 5 m, 10 m) oraz ze złączami wtykowymi M12, co ułatwia szybką wymianę i integrację z systemem.
• Czy produkt może pracować w strefach zagrożonych wybuchem? Informacja o dopuszczeniu do stref EX nie zawarta w dostarczonych danych. Należy sprawdzić kartę katalogową konkretnego indeksu lub skontaktować się z producentem.
