M12 plug 5-pol for position switch | 3SX5100-1SS51 Siemens

Alternatywny kod produktu: 3SX51001SS51

Opis i Kluczowe Cechy

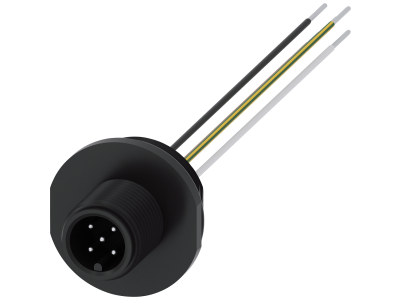

Wtyczka M12 5-polowa (symbol 3SX5100-1SS51) to akcesorium dedykowane do łączników drogowych serii 3SE51/52. Zapewnia niezawodne połączenie okablowania czujników z systemami automatyki przemysłowej, w tym z kompaktowymi grupami peryferyjnymi SIMATIC ET200. Standardowe oznakowanie żył ułatwia prawidłowe podłączenie i identyfikację sygnałów.

• 5-polowe złącze M12: Kompaktowa budowa o średnicy 12 mm, odporna na wibracje i zanieczyszczenia, standardowa w przemysłowych systemach automatyki.
• Kolorowe oznakowanie żył (PIN1–PIN5): Brązowy, biały, żółto-zielony, czarny i szary przewód – ułatwia szybkie i bezbłędne okablowanie zgodnie z normami.
• Zgodność z SIMATIC ET200: Przeznaczona do bezpośredniego podłączenia czujników w systemach automatyki przemysłowej Siemens.
• Zastosowanie z łącznikami drogowymi 3SE51/52: Idealne rozwiązanie do okablowania łączników drogowych w aplikacjach wymagających pewnego połączenia sygnałowego.
• Wytrzymała konstrukcja: Odporna na zakłócenia elektromagnetyczne i warunki przemysłowe, zapewnia długotrwałą niezawodność połączenia.

Zgodność z Normami

Wtyczka spełnia wymagania norm przemysłowych dotyczących złącz M12, w tym standardy IEC 61076-2-101 i ISO 4400. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Wtyczka M12 5-polowa znajduje zastosowanie w systemach automatyki przemysłowej i aplikacjach wymagających niezawodnego połączenia sygnałowego.

• Okablowanie czujników położenia i łączników drogowych w maszynach przemysłowych.
• Podłączenie peryferii w systemach SIMATIC ET200 (kompaktowe grupy peryferyjne).
• Zastosowanie w aplikacjach sterowania, monitorowania i bezpieczeństwa maszyn.
• Przemysłowe instalacje, w których wymagana jest odporność na zakłócenia i trwałość połączeń.

Wskazówki Montażowe

Montaż wtyczki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed montażem należy upewnić się, że średnica kabla i typ złącza są zgodne z wymaganiami wtyczki. Żyły przewodów wprowadzić zgodnie z kolorowym oznakowaniem (PIN1–PIN5), a następnie dokręcić osłonę złącza w celu zapewnienia szczelności i ochrony przed zanieczyszczeniami. Unikać nadmiernego zginania kabla w pobliżu złącza.

FAQ

• Do jakich łączników drogowych pasuje wtyczka M12 5-polowa? Wtyczka przeznaczona jest do łączników drogowych serii 3SE51/52, zapewniając zgodność mechaniczną i elektryczną.
• Czy wtyczka jest odporna na zakłócenia elektromagnetyczne? Tak, konstrukcja złącza M12 zapewnia dobrą odporność na zakłócenia, co jest kluczowe w środowiskach przemysłowych.

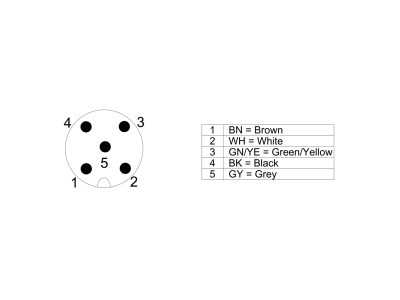

• Jakie żyły odpowiadają poszczególnym PIN-om? PIN1 – brązowy, PIN2 – biały, PIN3 – żółto-zielony, PIN4 – czarny, PIN5 – szary. Oznakowanie ułatwia prawidłowe podłączenie.
