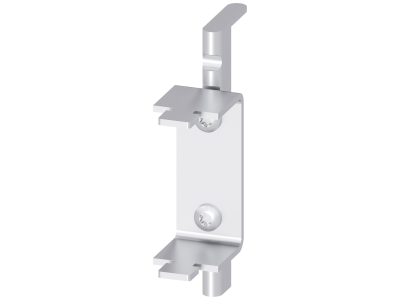

Rozłącznik nożowy niskiego napięcia wielkiej mocy, wielkość NH00, wyprzedzający wł., do zast. 4bieg | 3NP1934-1MA20 Siemens

Alternatywny kod produktu: 3NP19341MA20

Opis i Kluczowe Cechy

Prezentowany rozłącznik nożowy niskiego napięcia wielkiej mocy w wielkości NH00, oznaczony symbolem 3NP1934-1MA20, przeznaczony jest do współpracy z rozłącznikami bezpiecznikowymi 4-biegunowymi serii 3NP1. Wyposażony w wyprzedzający styk pomocniczy, umożliwia wcześniejsze załączenie lub wyłączenie obwodu sygnalizacji względem głównych styków rozłącznika, co zapewnia bezpieczne i precyzyjne monitorowanie stanu łącznika.

• Wielkość NH00: kompaktowa konstrukcja dedykowana do rozłączników bezpiecznikowych małej i średniej mocy, oszczędza miejsce w rozdzielnicy.
• Wyprzedzający styk pomocniczy: załącza się przed głównymi stykami rozłącznika, umożliwiając wcześniejsze sygnalizowanie stanu lub blokadę – kluczowe dla bezpieczeństwa obsługi.
• Przeznaczenie do układów 4-biegunowych: specjalnie zaprojektowany do zastosowania w rozłącznikach izolacyjnych 4-biegunowych, zapewnia kompletną izolację wszystkich faz.
• Kompatybilność z serią 3NP1: dedykowane akcesorium do rozłączników bezpiecznikowych 3NP1, gwarantuje łatwy montaż i niezawodne działanie w systemie.
• Solidna konstrukcja nożowa: zapewnia długą żywotność mechaniczną i pewne łączenie nawet przy intensywnej eksploatacji.

Zgodność z Normami

Rozłącznik nożowy został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi dla aparatury niskiego napięcia. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów bezpieczeństwa. Jako część systemu rozłączników izolacyjnych jest zgodny z wymaganiami norm DIN oraz przepisami dotyczącymi urządzeń do odłączania i przełączania obwodów.

Zastosowanie

Rozłącznik nożowy NH00 z wyprzedzającym stykiem znajduje zastosowanie w różnorodnych instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne odłączanie napięcia oraz sygnalizacja położenia łącznika.

• Sterowanie i sygnalizacja położenia rozłączników bezpiecznikowych w rozdzielnicach głównych i podrozdzielniach.
• Impulsy sterujące do styczników, przekaźników lub wejść PLC w układach automatyki budynkowej i przemysłowej.
• Zabezpieczenie obwodów sterowania poprzez wcześniejsze załączenie sygnalizacji przed głównym wyłączeniem.
• Monitoring stanu rozłącznika w systemach zdalnego nadzoru i zarządzania energią.

Wskazówki Montażowe

Montaż rozłącznika nożowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Element montowany jest na szynie TH35 (DIN) w odpowiedniej obudowie rozdzielnicy. Moment dokręcania śrub zaciskowych oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami.

FAQ

• Czy styk pomocniczy jest wyprzedzający? Tak, styk wyprzedzający (typu NO) załącza się przed zwarciem głównych styków rozłącznika, co pozwala na wcześniejsze sygnalizowanie stanu łącznika.
• Jaki jest stopień ochrony tego rozłącznika? Stopień ochrony zależy od zastosowanej obudowy rozdzielnicy – sam element nie posiada własnej obudowy. W typowej rozdzielnicy aparatura NH00 osiąga IP20, a w warunkach przemysłowych może wymagać wyższego IP obudowy.
• Czy można stosować ten styk w rozłącznikach innych producentów? Rozłącznik nożowy 3NP1934-1MA20 jest dedykowany do systemu rozłączników bezpiecznikowych serii 3NP1. Przed zastosowaniem w innych układach należy sprawdzić kompatybilność mechaniczną i elektryczną.
