Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH4a In: 500 A, gG Un AC: 500 V Un DC: 440V | 3NA3665 Siemens

Alternatywny kod produktu: 3NA3665

Opis i Kluczowe Cechy

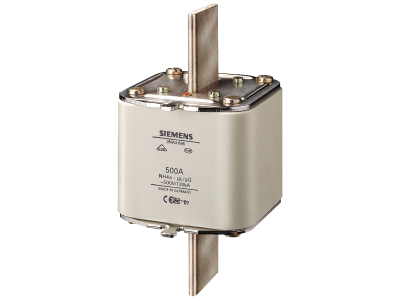

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3665 w wielkości NH4a o prądzie znamionowym 500 A i charakterystyce gG. Przeznaczona do ochrony przewodów i instalacji przed skutkami przeciążeń i zwarć. Napięcie pracy AC 500 V oraz DC 440 V pozwala na zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego.

• Prąd znamionowy 500 A: Zapewnia bezpieczną pracę w obwodach o dużym obciążeniu, chroniąc przed niekontrolowanym przegrzaniem przy zachowaniu ciągłości zasilania w stanach normalnych.
• Charakterystyka gG (ogólnego zastosowania): Umożliwia selektywną ochronę przewodów i urządzeń – w razie awarii wyłącza tylko uszkodzoną gałąź, minimalizując przestoje w instalacji.
• Napięcie AC 500 V / DC 440 V: Uniwersalność zastosowania w systemach prądu przemiennego i stałego, typowych dla przemysłowych rozdzielnic głównych i podrozdzielni.
• Wielkość NH4a: Kompatybilna z podstawami bezpiecznikowymi NH4a, co ułatwia szybką wymianę bez konieczności modyfikacji szyny lub uchwytu.
• Konstrukcja wkładki topikowej: Bezpieczne odłączenie obwodu w przypadku przeciążenia lub zwarcia, eliminujące ryzyko uszkodzenia sprzętu i zagrożenia dla personelu.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NA3665 spełnia wymagania obowiązujących norm europejskich dla bezpieczników niskonapięciowych, co potwierdza oznaczenie CE na produkcie.

Zastosowanie

Wkładka NH4a 500 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna i selektywna ochrona przewodów oraz instalacji przed zwarciem i przeciążeniem.

• Ochrona kabli i przewodów w rozdzielnicach głównych oraz podrozdzielniach przemysłowych.
• Zabezpieczanie obwodów odbiorników o dużym poborze mocy, takich jak piece, nagrzewnice czy transformatory.
• Selektywne wyłączanie w systemach dystrybucji energii, gdzie priorytetem jest zachowanie ciągłości zasilania pozostałych odbiorów.
• Stosowanie w instalacjach prądu stałego (np. zasilanie awaryjne, prostowniki) przy napięciu do 440 V DC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej Siemens 3NA3665 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH4a (szyna TH35/DIN nie dotyczy – mocowanie za pomocą styków nożowych). Przekrój przyłączanych przewodów dobierz do prądu znamionowego 500 A zgodnie z normami instalacyjnymi. Moment dokręcania śrub łączeniowych – ściśle według dokumentacji technicznej producenta.

FAQ

• Jaką charakterystykę czasowo-prądową ma ta wkładka? Jest to charakterystyka gG (ogólnego zastosowania), przeznaczona do ochrony przewodów i instalacji przed przeciążeniem i zwarciem. Nie jest zalecana do ochrony silników – w takich przypadkach stosuje się charakterystykę aM.
• Czy wkładka nadaje się do pracy w obwodach prądu stałego? Tak, producent podaje napięcie DC 440 V. Należy jednak pamiętać, że przy prądzie stałym warunki gaszenia łuku są trudniejsze – zawsze sprawdź katalogowe wartości prądu wyłączalnego dla DC.
• Jaki jest stopień ochrony wkładki? Dla samej wkładki bezpiecznikowej nie określa się stopnia IP – ochronę zapewnia obudowa rozdzielnicy lub podstawy NH. W typowych warunkach pracy wewnątrz rozdzielnicy przyjmuje się minimalny stopień IP20.
