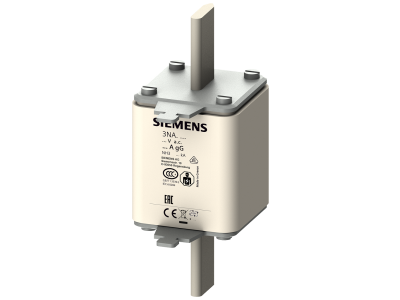

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH3, In: 300 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3350 Siemens

Alternatywny kod produktu: 3NA3350

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy NH3 z serii Siemens SENTRON 3NA3 (symbol 3NA3350) zapewnia selektywną ochronę przewodów i instalacji elektrycznych. Zaprojektowana dla prądu znamionowego 300 A w charakterystyce gG, umożliwia bezpieczne odłączanie obwodów w przypadku przeciążenia lub zwarcia, minimalizując ryzyko uszkodzenia sprzętu i zagrożenia dla osób. Przystosowana do napięcia przemiennego 500 V AC oraz stałego 440 V DC, sprawdza się w wymagających aplikacjach przemysłowych.

• Prąd znamionowy 300 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków – idealna do zabezpieczania głównych szyn zasilających.
• Charakterystyka gG: Zapewnia selektywne wyłączanie w całym zakresie prądów przeciążeniowych i zwarciowych, co ułatwia lokalizację uszkodzenia i skraca przestoje.
• Napięcie AC 500 V / DC 440 V: Wszechstronność zastosowania zarówno w sieciach przemiennego, jak i stałego napięcia – jedna wkładka do różnych systemów.
• Wielkość NH3: Kompatybilna z podstawami bezpiecznikowymi dla wkładek NH3, co umożliwia łatwą wymianę i montaż w standardowych rozdzielnicach.
• System bezpieczników NH SENTRON: Sprawdzona technologia odłączania zwarć – ochrona osób, sprzętu i ciągłości zasilania zgodna z najwyższymi standardami.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA3 spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych oraz posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami. Produkt przeznaczony do stosowania w instalacjach wykonanych zgodnie z wymaganiami norm serii IEC/EN 60269 (bezpieczniki niskonapięciowe) – szczegółowe parametry znamionowe określone są w dokumentacji technicznej producenta.

Zastosowanie

Wkładka bezpiecznikowa NH3 300 A gG znajduje zastosowanie przede wszystkim w przemysłowych rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest selektywna ochrona przewodów i urządzeń. Sprawdza się w obwodach o dużym poborze mocy, a także w instalacjach zasilających silniki, transformatory czy piece przemysłowe.

• Ochrona przewodów i kabli w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Selektywne zabezpieczenie obwodów odbiorczych w systemach sterowania i automatyki (np. zasilanie styczników, przekaźników, PLC).
• Zabezpieczenie obwodów zasilających maszyny i urządzenia produkcyjne – charakterystyka gG ogranicza skutki zwarć bez konieczności wyłączania całej instalacji.
• Instalacje z wykorzystaniem napięcia stałego (DC 440 V), np. w systemach UPS, bateriach akumulatorów lub zasilaczach awaryjnych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP oraz odpowiednią wiedzę techniczną. Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odłączony od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przystosowanej do wielkości NH3. Przekrój przewodów przyłączeniowych do podstawy należy dobrać zgodnie z obowiązującymi normami, biorąc pod uwagę prąd znamionowy 300 A. Moment dokręcania zacisków oraz inne szczegóły montażowe – stosować zgodnie z dokumentacją techniczną producenta podstawy bezpiecznikowej.

FAQ

• Czy wkładka bezpiecznikowa NH3 300A nadaje się do obwodów prądu stałego? Tak, dopuszczalne napięcie DC wynosi 440 V. Należy jednak pamiętać, że przy prądzie stałym wyłączanie łuku jest trudniejsze – wkładka gG została przystosowana do tego napięcia, ale zaleca się sprawdzenie współpracy z używaną podstawą bezpiecznikową.
• Jaka jest różnica między charakterystyką gG a aM? Charakterystyka gG (ogólnego zastosowania) zapewnia ochronę przewodów przed przeciążeniem i zwarciem, a także selektywność w całym zakresie. Charakterystyka aM (ochrona silników) ma wyższy prąd zadziałania dla przeciążeń – wkładka 3NA3350 posiada charakterystykę gG, więc jest przeznaczona do ochrony kabli i instalacji, a nie bezpośrednio silników.
• Czy wkładkę można stosować jako wyłącznik do odłączania obciążenia? Nie. Bezpiecznik (wkładka topikowa) pełni wyłącznie funkcję ochronną. W żadnym razie nie wolno jej używać jako rozłącznika pod obciążeniem – do tego celu służą odłączniki bezpiecznikowe lub wyłączniki. Wkładkę należy wymieniać zawsze po odłączeniu napięcia.
