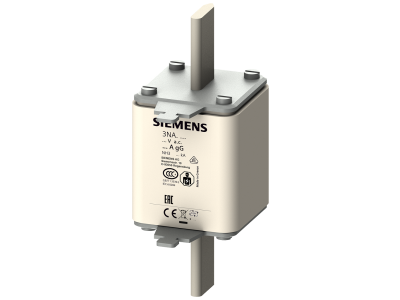

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH3, In: 224 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3342 Siemens

Alternatywny kod produktu: 3NA3342

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3 (symbol 3NA3342) o wielkości NH3 przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych. Dzięki prądowi znamionowemu 224 A i charakterystyce gG zapewnia skuteczne odłączanie w przypadku przeciążenia lub zwarcia, chroniąc osoby, sprzęt i system. Wytrzymałość napięciowa AC 500 V i DC 440 V pozwala na zastosowanie w obwodach zarówno prądu przemiennego, jak i stałego.

• Prąd znamionowy 224 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i przepalenia styków.
• Charakterystyka gG (zwłoczna): Zapewnia selektywność działania – bezpiecznik wyzwala się dopiero po przekroczeniu prądu granicznego, chroniąc przed zwarciem bez zbędnego wyłączania w przypadku chwilowych przeciążeń.
• Napięcie znamionowe AC 500 V / DC 440 V: Kompatybilny z sieciami przemysłowymi oraz instalacjami fotowoltaicznymi i zasilaczami DC.
• Wielkość NH3: Standaryzowany wymiar umożliwiający łatwy montaż w podstawach bezpiecznikowych i rozłącznikach NH.
• Szeroki zakres dostępnych wielkości (000…4a): Umożliwia dobór odpowiedniego bezpiecznika do konkretnej mocy odbiornika i przekroju przewodu.

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NA3 spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych oraz posiada certyfikat CE. Zgodność z standardem DIN zapewnia zamienność z podstawami i rozłącznikami innych producentów.

Zastosowanie

Przeznaczona do selektywnej ochrony przewodów i instalacji w systemach rozdzielczych, przemysłowych oraz komercyjnych. Idealna do tam, gdzie wymagana jest niezawodna ochrona zwarciowa i przeciążeniowa.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych.
• Zabezpieczenie tablic rozdzielczych, szaf sterowniczych i ciągów technologicznych.
• Instalacje fotowoltaiczne oraz systemy bateryjne z obwodami DC (do 440 V).
• Zastosowanie w układach wymagających selektywności – np. w sieciach z transformatorami lub dużymi silnikami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Wkładkę umieszcza się w dedykowanej podstawie bezpiecznikowej (rozłączniku) przystosowanej do wielkości NH3. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta podstawy. Przed rozpoczęciem prac upewnić się, że obwód jest beznapięciowy.

FAQ

• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ochrony przewodów i instalacji, a nie do bezpośredniej ochrony silników (zalecana jest charakterystyka gM lub aM). Może być jednak stosowana w obwodach silnikowych jako zabezpieczenie przeciążeniowe linii.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Wkładki bezpiecznikowe NH3 są przeznaczone do pracy w temperaturze otoczenia od -25°C do +50°C (szczegółowe dane w karcie katalogowej producenta).
• Czy wkładka jest zamienna z innymi producentami? Tak, wielkość NH3 jest standardem DIN, dlatego wkładka 3NA3342 może być stosowana w podstawach bezpiecznikowych innych producentów, pod warunkiem zgodności mechanicznej i parametrów elektrycznych.
