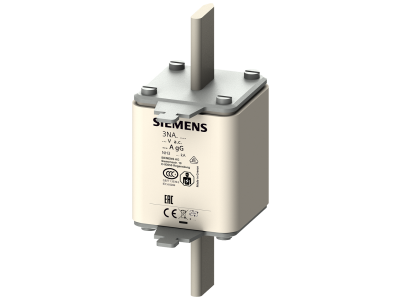

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH3, In: 200 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3340 Siemens

Alternatywny kod produktu: 3NA3340

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy SENTRON 3NA3, symbol 3NA3340, w wielkości NH3 o prądzie znamionowym 200 A i charakterystyce gG. Zaprojektowana do selektywnej ochrony przewodów i instalacji elektrycznych przed skutkami przeciążeń i zwarć. Napięcie znamionowe prądu przemiennego wynosi 500 V, a stałego 440 V, co umożliwia stosowanie w szerokim zakresie obwodów niskiego napięcia.

• Prąd znamionowy 200 A: bezpieczna praca w obwodach o znacznym obciążeniu, zapewniająca skuteczne odłączenie w przypadku przeciążenia lub zwarcia.
• Charakterystyka gG: uniwersalne zastosowanie do selektywnej ochrony przewodów i instalacji, gwarantujące koordynację z innymi aparatami w obwodzie.
• Napięcie znamionowe AC 500 V / DC 440 V: wysoka wytrzymałość napięciowa, odpowiednia zarówno dla typowych sieci przemysłowych, jak i instalacji prądu stałego.
• Wielkość NH3: kompatybilność z podstawami bezpiecznikowymi NH3, standardowa wymiana i łatwy montaż w systemach rozdzielczych.
• Zakres prądowy rodziny NH do 1250 A: możliwość budowy spójnego systemu ochrony od 2 A do 1250 A w różnych wielkościach (000, 00, 0, 1, 2, 3, 4, 4a).

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NA3 spełnia wymagania obowiązujących norm europejskich dla bezpieczników niskonapięciowych oraz posiada certyfikat CE. Produkt jest zgodny z ogólnymi standardami DIN, co gwarantuje niezawodną pracę w instalacjach wykonanych zgodnie z aktualnymi przepisami.

Zastosowanie

Wkładka 3NA3340 przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych przed przeciążeniem i zwarciem w obwodach niskiego napięcia.

• Ochrona głównych rozdzielnic i tablic bezpiecznikowych w budynkach przemysłowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających maszyny, urządzenia i silniki o dużym poborze prądu.
• Stosowanie w instalacjach fotowoltaicznych oraz innych systemach prądu stałego do 440 V.
• Budowa selektywnych układów ochrony w sieciach TN, TT i IT we współpracy z wyłącznikami nadprądowymi i różnicowoprądowymi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH3, zgodnej z wymiarami normatywnymi. Przed montażem sprawdzić, czy przekrój przewodów przyłączeniowych jest dobrany do prądu znamionowego 200 A oraz czy podstawy są nieuszkodzone. Podczas wymiany należy używać odpowiednich narzędzi (wyciągów izolowanych) i zachować szczególną ostrożność. Dokręcenie połączeń śrubowych wykonać momentem zgodnym z dokumentacją producenta podstawy.

FAQ

• Jaka jest charakterystyka czasowo-prądowa wkładki 3NA3340? Jest to charakterystyka gG (uniwersalna) przeznaczona do selektywnej ochrony przewodów i instalacji – zapewnia opóźnione działanie przy przeciążeniu i szybkie przy zwarciu.
• Czy wkładka nadaje się do ochrony obwodów prądu stałego? Tak, jej napięcie znamionowe DC wynosi 440 V, co umożliwia stosowanie w instalacjach stałoprądowych, np. w systemach fotowoltaicznych czy zasilaniach awaryjnych.
• Jaki jest stopień ochrony IP wkładki? Wkładka bezpiecznikowa sama w sobie nie ma określonego stopnia ochrony – poziom IP osiąga się przez obudowę lub rozdzielnicę, w której jest zamontowana. Standardowo dla aparatury w rozdzielnicach przyjmuje się IP20 lub wyższy w zależności od konstrukcji.
