Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 80 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7224-6 Siemens

Alternatywny kod produktu: 3NA72246

Opis i Kluczowe Cechy

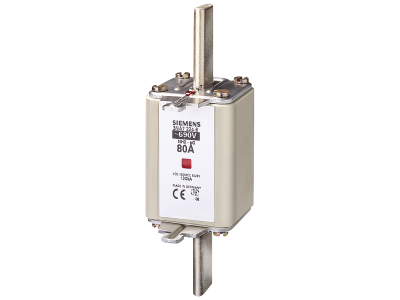

Wkładka bezpiecznika niskonapięciowego wielkiej mocy SENTRON 3NA7224-6 (rozmiar NH2) o prądzie znamionowym 80 A i charakterystyce gG przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych. Dzięki napięciu znamionowemu AC 690 V i DC 440 V sprawdza się w obwodach o podwyższonym napięciu, zapewniając bezpieczne odłączenie w przypadku przeciążenia lub zwarcia. Zintegrowana czujka kombinowana sygnalizuje zadziałanie wyraźną zmianą koloru z czerwonego na biały, co ułatwia szybką identyfikację uszkodzonej wkładki.

• Prąd znamionowy 80 A: Gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia przewodów.
• Charakterystyka gG: Zapewnia selektywną ochronę przewodów i instalacji – bezpiecznik wyłącza tylko uszkodzony odcinek, nie zakłócając zasilania pozostałych obwodów.
• Napięcie znamionowe AC 690 V i DC 440 V: Umożliwia stosowanie w instalacjach przemysłowych i komercyjnych o podwyższonym napięciu, zarówno prądu przemiennego, jak i stałego.
• Czujka kombinowana (zmiana koloru czerwony → biały): Ułatwia szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu całego zestawu, co skraca czas przeglądów i serwisu.
• Rozmiar NH2: Pasuje do standardowych uchwytów i podstaw bezpieczników NH2, co zapewnia łatwą wymianę oraz kompatybilność z istniejącymi systemami rozdzielczymi.

Zgodność z Normami

Wkładka bezpiecznika SENTRON 3NA7224-6 została zaprojektowana i wyprodukowana zgodnie z europejskimi standardami bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia wymagania norm DIN stosowanych dla wkładek bezpiecznikowych NH, co gwarantuje niezawodność i bezpieczeństwo użytkowania w instalacjach niskonapięciowych.

Zastosowanie

Wkładka NH2 80 A gG znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przewodów przed przeciążeniem i skutkami zwarć. Dzięki dużej zdolności wyłączania oraz sygnalizacji wizualnej sprawdza się w wielu scenariuszach:

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Zabezpieczenie odgałęzień kablowych w instalacjach oświetleniowych i siłowych.
• Stosowanie w obwodach prądu stałego (np. baterie, prostowniki) do napięcia 440 V DC.
• Jako element selektywnego układu zabezpieczeń w automatyce budynkowej i infrastrukturze technicznej.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznika powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę instaluj w odpowiedniej podstawie bezpiecznikowej NH2 zamontowanej na szynie TH35 (DIN). Stosuj przewody o przekroju dobranym do prądu znamionowego 80 A, zgodnie z obowiązującymi normami. Moment dokręcania połączeń śrubowych utrzymuj w zakresie zalecanym przez producenta bezpiecznika i podstawy.

FAQ

• Czy wkładka 3NA7224-6 ma wbudowany wskaźnik zadziałania? Tak, posiada czujkę kombinowaną, która po przepaleniu zmienia kolor z czerwonego na biały, informując o konieczności wymiany.
• Jaki stopień ochrony ma ta wkładka? Wkładka bezpiecznikowa sama w sobie nie ma nadanego stopnia IP – ochronę zapewnia obudowa rozdzielnicy lub podstawy, w której jest zainstalowana. W typowych warunkach montażu stosuje się stopień IP20 dla aparatury wewnątrz rozdzielnic.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, napięcie znamionowe DC wynosi 440 V. Należy jednak pamiętać, że charakterystyka wyłączania dla DC może różnić się od AC, dlatego zawsze przestrzegaj zaleceń producenta i dobieraj zabezpieczenie zgodnie z projektem instalacji.
