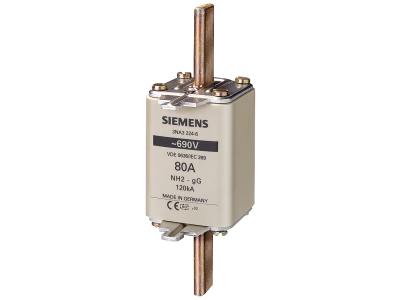

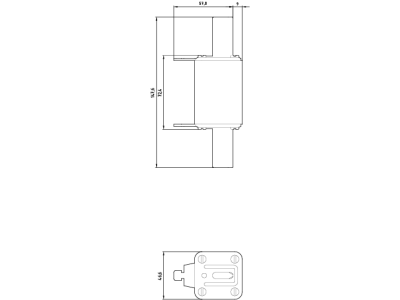

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 80 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA3224-6 Siemens

Alternatywny kod produktu: 3NA32246

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy SENTRON 3NA3224-6 w rozmiarze NH2 o prądzie znamionowym 80 A i charakterystyce gG zapewnia selektywną ochronę przewodów i instalacji elektrycznych. Przeznaczona do pracy w obwodach prądu przemiennego do 690 V oraz stałego do 440 V, gwarantuje bezpieczne odłączenie w przypadku przeciążenia lub zwarcia, chroniąc osoby, sprzęt i cały system. Wkładka jest elementem systemu bezpieczników NH, który umożliwia skuteczną i niezawodną ochronę w instalacjach przemysłowych i rozdzielnicach.

• Prąd znamionowy 80 A: Odpowiedni do zabezpieczania obwodów o znacznym obciążeniu, minimalizuje ryzyko przegrzania i zapewnia ciągłość pracy instalacji.
• Charakterystyka gG: Uniwersalna charakterystyka zwłoczna do ochrony przewodów i urządzeń przed skutkami przeciążeń i zwarć, umożliwia selektywne wyłączanie.
• Napięcie znamionowe AC 690 V / DC 440 V: Wysoka odporność napięciowa pozwala na stosowanie w obwodach sieciowych i przemysłowych o podwyższonym napięciu.
• Wielkość NH2: Standardowy wymiar wkładki zapewniający kompatybilność z podstawami i rozłącznikami bezpiecznikowymi NH, co ułatwia wymianę i modernizację istniejących instalacji.
• System SENTRON 3NA3: Sprawdzona konstrukcja do selektywnej ochrony, dostępna w zakresie od 2 A do 1250 A, z możliwością rozbudowy o warianty z funkcją komunikacyjną i pomiarową (od 80 A w wielkości 2).

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NA3224-6 spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych oraz jest oznaczona certyfikatem CE. Produkt został zaprojektowany zgodnie z ogólnymi zasadami systemu bezpieczników NH, co zapewnia jego niezawodność i bezpieczeństwo w standardowych aplikacjach przemysłowych.

Zastosowanie

Wkładka bezpiecznikowa NH2 80 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów i instalacji przed skutkami przeciążeń i zwarć. Jest elementem systemów rozdzielczych w budynkach przemysłowych, komercyjnych oraz w rozdzielnicach głównych.

• Ochrona głównych linii zasilających w rozdzielnicach NN – selektywne odłączanie uszkodzonego obwodu bez wyłączania całej instalacji.
• Zabezpieczenie wejść do rozdzielnic piętrowych i podrozdzielnic – zapobiega rozprzestrzenianiu się zwarć na dalsze odcinki instalacji.
• Stosowanie w ciągach technologicznych i maszynach o dużym poborze prądu – ochrona przewodów zasilających i przyłączonych odbiorników.
• Systemy bezpieczników NH z możliwością późniejszej rozbudowy o moduły komunikacyjne (od 80 A) – przygotowanie do monitorowania stanu bezpieczników i zdalnego odczytu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej lub rozłączniku NH, przeznaczonym do danej wielkości (NH2). Przekrój przewodów dobierz zgodnie z obciążalnością prądową i wymaganiami projektu instalacji. Wkładka nie wymaga dokręcania – jej styki są zapewnione przez docisk w podstawie. Po zamontowaniu sprawdź poprawność osadzenia i brak uszkodzeń mechanicznych. Stosuj oryginalne wkładki SENTRON, aby zachować gwarantowaną charakterystykę wyzwalania.

FAQ

• Jaka jest różnica między charakterystyką gG a gM w bezpiecznikach NH? Charakterystyka gG (ogólnego zastosowania) jest przeznaczona do ochrony przewodów przed przeciążeniem i zwarciem – prąd wyłączania jest stały i równy prądowi znamionowemu. Charakterystyka gM (ochrona silników) ma dwa zakresy: prąd znamionowy dla ochrony przeciążeniowej dostosowany do silnika oraz wyższy prąd zwarciowy. Dla typowej ochrony linii i instalacji zaleca się gG.
• Czy wkładka 3NA3224-6 nadaje się do obwodów prądu stałego? Tak, dopuszczalne napięcie stałe wynosi 440 V. Należy jednak pamiętać, że wyłączanie prądu stałego przy zwarciu jest trudniejsze niż przemiennego – wkładka gG zapewnia bezpieczne odłączenie w zakresie swoich parametrów, ale w krytycznych aplikacjach DC warto rozważyć bezpieczniki dedykowane do prądu stałego.
• Czy wkładka ma wbudowaną sygnalizację przepalenia? Standardowa wersja 3NA3224-6 nie posiada wbudowanej sygnalizacji. W systemie SENTRON dostępne są warianty z funkcją komunikacyjną i pomiarową (wielkość 2 od 80 A do 315 A), które umożliwiają zdalne monitorowanie stanu bezpiecznika. Dla tej wkładki sygnalizacja musi być zapewniona przez zewnętrzny obwód wskaźnikowy w podstawie lub rozłączniku.
