Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 63 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA7222 Siemens

Alternatywny kod produktu: 3NA7222

Opis i Kluczowe Cechy

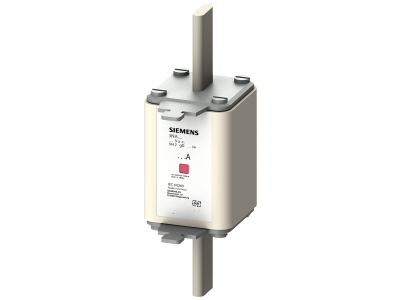

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON 3NA7222 (NH2) o prądzie znamionowym 63 A i charakterystyce gG przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych. Dzięki wysokiej zdolności zwarciowej i pracy w kategorii gG zapewnia skuteczne odłączanie w przypadku przeciążeń i zwarć, chroniąc jednocześnie osoby, sprzęt oraz cały system. Wielkość NH2 pozwala na zastosowanie w rozdzielnicach i szafach sterowniczych o standardowych wymaganiach montażowych.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania elementów.
• Charakterystyka gG: Gwarantuje selektywną ochronę przewodów i instalacji – bezpiecznik wyłącza tylko uszkodzony odcinek, pozostawiając pozostałą część systemu w ruchu.
• Napięcie znamionowe AC do 500 V / DC do 440 V: Uniwersalność zastosowania zarówno w sieciach prądu przemiennego, jak i stałego.
• Wielkość NH2: Kompaktowa obudowa dostosowana do podstaw bezpiecznikowych NH2 – łatwy montaż i wymiana w rozdzielnicach przemysłowych.
• Czujka kombinowana (wskaźnik zadziałania): Wyraźna zmiana koloru z czerwonego na biały po przepaleniu wkładki ułatwia szybką lokalizację uszkodzonego bezpiecznika.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA7222 została zaprojektowana zgodnie z europejskimi standardami DIN oraz posiada certyfikat CE. Spełnia wymagania dla bezpieczników niskonapięciowych wielkiej mocy stosowanych w ochronie przewodów i instalacji przed przeciążeniem i zwarciem.

Zastosowanie

Wkładki bezpiecznikowe NH typu gG znajdują szerokie zastosowanie w instalacjach przemysłowych, rozdzielnicach głównych i podrozdzielnicach, gdzie wymagana jest selektywna ochrona obwodów. Idealnie sprawdzają się w systemach, w których kluczowe jest minimalizowanie czasu przestoju poprzez odłączenie tylko uszkodzonej gałęzi.

• Ochrona przewodów i kabli przed przeciążeniem i zwarciem w rozdzielnicach niskiego napięcia.
• Selektywna ochrona odbiorników (silniki, transformatory, piece) w instalacjach przemysłowych.
• Zabezpieczenie obwodów sterowania maszyn i szaf automatyki przemysłowej.
• Element systemu bezpiecznikowego w rozdzielnicach głównych budynków komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej (np. typu NH2) zgodnie z oznaczeniami kierunku przepływu prądu. Moment dokręcania śrub należy stosować zgodnie z dokumentacją producenta podstawy. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 63 A oraz warunków zwarciowych instalacji.

FAQ

• Czy wkładka 3NA7222 posiada wskaźnik zadziałania? Tak, wyposażona jest w czujkę kombinowaną, która po przepaleniu zmienia kolor z czerwonego na biały, umożliwiając szybkie zlokalizowanie uszkodzonego bezpiecznika bez potrzeby pomiarów.
• Jakie napięcie znamionowe ma ta wkładka? Napięcie znamionowe dla prądu przemiennego wynosi 500 V AC, a dla prądu stałego 440 V DC.
• Jaką pełni funkcję charakterystyka gG? Charakterystyka gG (ogólnego przeznaczenia) zapewnia ochronę przewodów przed przeciążeniem i zwarciem, a także umożliwia selektywną pracę w instalacjach – bezpiecznik wyłącza tylko uszkodzony obwód, nie zakłócając pracy pozostałych odbiorników.
