Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 50 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA7220 Siemens

Alternatywny kod produktu: 3NA7220

Opis i Kluczowe Cechy

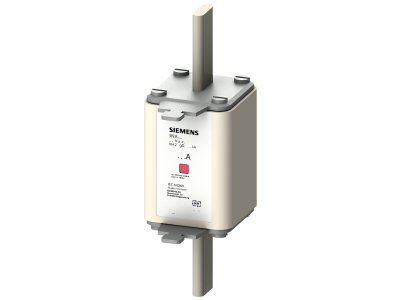

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON 3NA7220 w rozmiarze NH2 o prądzie znamionowym 50 A i charakterystyce gG. Przeznaczona do selektywnej ochrony przewodów i instalacji elektrycznych przed skutkami przeciążenia i zwarcia. Dzięki napięciu znamionowemu AC 500 V oraz DC 440 V sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego, zapewniając niezawodne odłączenie w krytycznych sytuacjach.

• Prąd znamionowy In = 50 A: pozwala na bezpieczne prowadzenie obciążenia roboczego i pewne wyzwalanie przy przeciążeniach, minimalizując ryzyko uszkodzenia przewodów.
• Charakterystyka gG (ogólnego przeznaczenia): łączy ochronę przewodów przed przeciążeniem i zwarciem, idealna do zastosowań w rozdzielnicach głównych i podrozdzielnicach.
• Napięcie znamionowe AC 500 V / DC 440 V: wysoka zdolność wyłączania w sieciach przemysłowych, w tym w obwodach zasilania silników i urządzeń DC.
• Rozmiar NH2: pasuje do standardowych podstaw bezpiecznikowych wielkości 2, co ułatwia wymianę i zapewnia kompatybilność w istniejących systemach ochrony.
• System SENTRON: gwarancja powtarzalnej jakości i zgodności z normami bezpieczeństwa, co przekłada się na bezawaryjną eksploatację instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA7220 spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych oraz posiada certyfikat CE. Zgodność z obowiązującymi standardami DIN zapewnia bezpieczne użytkowanie w instalacjach przemysłowych i komercyjnych. (Konkretne numery norm nie zostały podane w danych producenta – w przypadku potrzeby szczegółowych informacji prosimy o kontakt z działem technicznym.)

Zastosowanie

Wkładka NH2 50 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów przed zwarciem i przeciążeniem, szczególnie w sieciach o dużym zapotrzebowaniu na moc.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych.
• Zabezpieczenie obwodów silnikowych, aparatury sterowniczej i styczników przed skutkami przeciążeń oraz zwarć.
• Selektywne stopniowanie w instalacjach wymagających ciągłości zasilania – wkładka gG pozwala na wyłączenie tylko uszkodzonego odcinka sieci.
• Ochrona obwodów prądu stałego (DC 440 V) w aplikacjach fotowoltaicznych, magazynów energii lub sterowania maszyn.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej (rozmiar NH2) na szynie DIN TH35 lub bezpośrednio w rozdzielnicy. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 50 A zgodnie z normą HD 60364. Wszelkie czynności serwisowe wykonywać przy użyciu izolowanych narzędzi i zgodnie z dokumentacją producenta.

FAQ

• Jaką charakterystykę ma wkładka 3NA7220 i do czego jest przeznaczona? Posiada charakterystykę gG (ogólnego przeznaczenia). Służy do ochrony przewodów i instalacji przed przeciążeniem i zwarciem, zapewniając selektywność w sieciach rozgałęzionych.
• Czy ta wkładka nadaje się do obwodów prądu stałego (DC)? Tak, producent deklaruje napięcie znamionowe DC 440 V. Należy jednak pamiętać, że zdolność wyłączania prądu stałego jest niższa niż przy AC – przy doborze do aplikacji DC warto skonsultować się z dokumentacją techniczną.
• Czy wkładka ma wbudowaną sygnalizację zadziałania? W danych technicznych nie podano informacji o sygnalizacji. W przypadku potrzeby wizualnej kontroli stanu bezpiecznika zaleca się użycie wkładek z opcjonalnym wskaźnikiem przepalenia lub zewnętrzną sygnalizacją.
