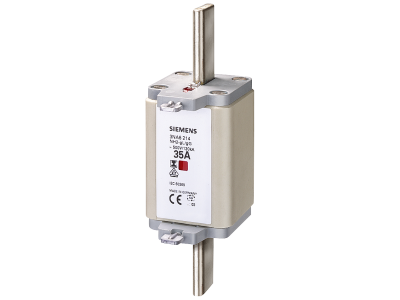

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 50 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA6220 Siemens

Alternatywny kod produktu: 3NA6220

Opis i Kluczowe Cechy

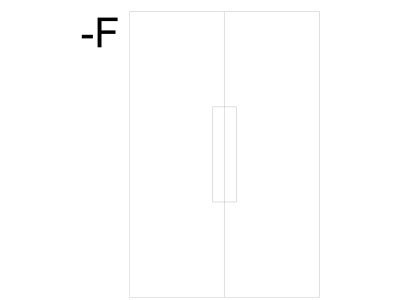

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON 3NA6220 to element o charakterystyce gG w rozmiarze NH2, przeznaczony do selektywnej ochrony przewodów i instalacji przed przeciążeniem i zwarciem. Prąd znamionowy 50 A umożliwia bezpieczną pracę w obwodach o średnim obciążeniu, a napięcie znamionowe 500 V AC oraz 440 V DC gwarantuje niezawodne odłączenie w typowych sieciach przemysłowych i budynkowych.

• Prąd znamionowy In 50 A: Zapewnia skuteczną ochronę przewodów i odbiorników przy obciążeniach do 50 A, eliminując ryzyko przegrzania i uszkodzenia izolacji.
• Charakterystyka gG (ogólnego zastosowania): Łączy selektywność przy przeciążeniach z szybkim zadziałaniem podczas zwarć, chroniąc zarówno instalacje, jak i odbiorniki końcowe.
• Napięcie znamionowe 500 V AC / 440 V DC: Umożliwia stosowanie zarówno w obwodach prądu przemiennego, jak i stałego – uniwersalne zastosowanie w rozdzielnicach i szafach sterowniczych.

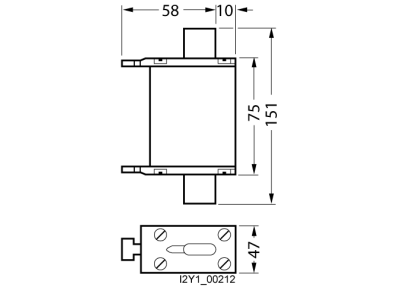

• Wielkość NH2: Łatwa wymiana i kompatybilność z podstawami NH2 w standardowych rozłącznikach bezpiecznikowych na szynę TH35 (DIN) lub systemach listwowych.
• Kombinowany wskaźnik zadziałania (czerwony/biały): Natychmiastowa wizualna sygnalizacja przepalenia wkładki – kolor zmienia się z czerwonego na biały, co ułatwia szybką lokalizację uszkodzonego obwodu bez konieczności użycia miernika.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA6220 spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Zastosowano standardowe wymiary i charakterystyki zgodne z systemem NH, co gwarantuje interoperacyjność z podstawami i rozłącznikami dostępnymi na rynku.

Zastosowanie

Wkładka NH 3NA6220 przeznaczona jest do selektywnej ochrony obwodów w instalacjach przemysłowych, komercyjnych i budynkowych. Sprawdza się wszędzie tam, gdzie wymagana jest pewna i szybka eliminacja zwarć oraz przeciążeń przy jednoczesnym zachowaniu ciągłości zasilania pozostałych odbiorników.

• Ochrona przewodów i kabli w rozdzielnicach głównych i podrozdzielniach przed skutkami przeciążeń i zwarć.
• Zabezpieczenie odbiorników przemysłowych, takich jak silniki, piece, transformatory, w obwodach o prądzie znamionowym do 50 A.
• Stosowanie w obwodach prądu stałego (DC) np. w systemach zasilania awaryjnego (UPS) czy instalacjach fotowoltaicznych – do napięcia 440 V DC.
• Jako element selektywny w hierarchii zabezpieczeń – umożliwia odłączenie tylko uszkodzonego odcinka, bez wyłączania całej instalacji.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do wymiany lub instalacji należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej (rozłączniku) przystosowanej do wielkości NH2. Podstawa powinna być zamocowana na szynie TH35 (DIN) lub w systemie listwowym zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 50 A oraz warunków środowiskowych. Moment dokręcania śrub w podstawie – stosować wartości podane w instrukcji producenta podstawy. Po zamontowaniu wkładki sprawdzić poprawność osadzenia oraz działanie wskaźnika zadziałania.

FAQ

• Czy wkładka 3NA6220 posiada wbudowany wskaźnik zadziałania? Tak, wkładka wyposażona jest w kombinowany wskaźnik, który zmienia kolor z czerwonego na biały po przepaleniu topika. Dzięki temu można szybko zlokalizować uszkodzony bezpiecznik bez demontażu.
• Jaki jest stopień ochrony samej wkładki? Wkładka jako element wewnętrzny podstawy nie posiada własnego stopnia IP – ochronę zapewnia obudowa rozdzielnicy lub obudowa podstawy (np. IP20 w standardowych rozdzielnicach). Wkładka przeznaczona jest do montażu w suchych pomieszczeniach.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Tak, dopuszczalne napięcie DC wynosi 440 V. Należy przy tym pamiętać, że w obwodach DC warunki gaszenia łuku są trudniejsze – stosować wyłącznie podstawy bezpiecznikowe dedykowane do pracy w obwodach stałego napięcia.
