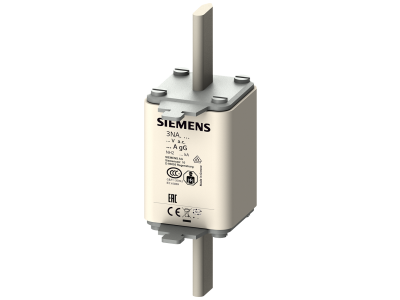

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 50 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3220 Siemens

Alternatywny kod produktu: 3NA3220

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3220 w wielkości NH2 przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych przed skutkami przeciążeń i zwarć. Prąd znamionowy 50 A oraz charakterystyka gG zapewniają uniwersalną ochronę w obwodach prądu przemiennego o napięciu do 500 V oraz stałego do 440 V. Produkt wchodzi w skład systemu bezpieczników NH, który gwarantuje skuteczną ochronę osób, sprzętu i instalacji poprzez bezpieczne odłączenie w stanach awaryjnych.

• Prąd znamionowy 50 A: Zabezpiecza obwody o średnim obciążeniu przed przeciążeniem i zwarciem, dobrany do typowych zastosowań w rozdzielnicach głównych i podrozdzielniach.
• Charakterystyka gG (uniwersalna): Służy do ochrony przewodów i urządzeń – zarówno przed przeciążeniem, jak i zwarciem; stosowana w instalacjach przemysłowych oraz budynkowych.
• Napięcie znamionowe AC 500 V / DC 440 V: Umożliwia pracę w sieciach prądu przemiennego (np. 400 V) oraz stałego (np. w systemach fotowoltaicznych), co zwiększa uniwersalność zastosowania.
• Wielkość NH2: Kompatybilna z podstawami bezpiecznikowymi NH2, co ułatwia wymianę i montaż w standardowych rozdzielnicach.
• System bezpieczników NH: Gwarantuje selektywne wyłączenie – bezpiecznik po stronie odbiorczej zadziała pierwszy, minimalizując zakres awarii w instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA3220 spełnia wymagania odpowiednich norm europejskich dla bezpieczników niskonapięciowych oraz posiada certyfikat CE, potwierdzający zgodność z dyrektywami niskonapięciowymi. Produkt przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami.

Zastosowanie

Dzięki charakterystyce gG i wysokiej zdolności wyłączania wkładka NH2 50 A znajduje zastosowanie w różnorodnych obwodach elektrycznych wymagających selektywnej ochrony przewodów i odbiorników.

• Ochrona przewodów i kabli w rozdzielnicach głównych oraz podrozdzielniach w obiektach przemysłowych i komercyjnych.
• Zabezpieczenie odbiorników takich jak silniki, układy sterowania, urządzenia grzewcze – w obwodach o napięciu przemiennym do 500 V.
• Stosowanie w instalacjach prądu stałego (np. zasilacze awaryjne, systemy fotowoltaiczne) do napięcia 440 V DC.
• Budowa układów selektywnych w sieciach TN, TT i IT, gdzie wymagana jest koordynacja pracy bezpieczników.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Wkładkę należy włożyć do odpowiedniej podstawy bezpiecznikowej typu NH2, zgodnie z oznakowaniem kierunku przepływu prądu (jeśli występuje). Momenty dokręcania śrub łączeniowych oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją producenta podstawy oraz obowiązującymi normami (np. PN-IEC 60364).

FAQ

• Czy wkładka 3NA3220 posiada podświetlenie lub wskaźnik zadziałania? Wkładka nie posiada podświetlenia. Jest to element ochronny bez wskaźnika – zadziałanie można stwierdzić po przerwaniu obwodu lub po wyjęciu wkładki i wizualnej ocenie (przerwany topik).
• Jaki stopień ochrony IP zapewnia ta wkładka? Stopień ochrony nie jest określony dla samej wkładki – zależy od zastosowanej podstawy bezpiecznikowej i obudowy rozdzielnicy. Typowo w standardowych podstawach NH uzyskuje się ochronę IP2X przy zamkniętej pokrywie.
• Czy wkładkę można stosować w sieci 690 V AC? Nie, napięcie znamionowe prądu przemiennego wynosi maksymalnie 500 V. Stosowanie przy wyższym napięciu grozi uszkodzeniem i stwarza zagrożenie.
