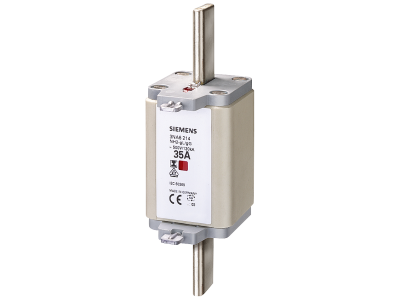

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 35 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA6214 Siemens

Alternatywny kod produktu: 3NA6214

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa Siemens SENTRON 3NA6214 to niskonapięciowy bezpiecznik wielkiej mocy w rozmiarze NH2, o prądzie znamionowym 35 A i charakterystyce gG. Przeznaczona do selektywnej ochrony przewodów i instalacji elektrycznych przed przeciążeniem i zwarciem. Dzięki napięciu znamionowemu AC 500 V i DC 440 V sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego.

• Prąd znamionowy 35 A – charakterystyka gG: Zapewnia selektywne wyłączanie w przypadku przeciążeń i zwarć, chroniąc przewody i urządzenia przed uszkodzeniem termicznym.
• Napięcie znamionowe AC 500 V / DC 440 V: Umożliwia stosowanie w instalacjach przemiennego i stałego napięcia, zwiększając uniwersalność zastosowania.
• Wielkość NH2: Kompatybilna z podstawami bezpiecznikowymi NH2, co ułatwia integrację z istniejącymi systemami ochrony.
• Konstrukcja wielkiej mocy: Odporna na obciążenia zwarciowe, gwarantuje niezawodność przy dużych prądach zwarciowych.
• Szybka wymiana w warunkach obciążenia: Dzięki budowie wkładki możliwa jest bezpieczna wymiana bez konieczności odłączania napięcia (przy użyciu odpowiedniego uchwytu).

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NA6214 spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Produkt jest przystosowany do pracy w standardowych warunkach instalacyjnych zgodnie z normami DIN.

Zastosowanie

Wkładka NH2 35 A gG znajduje zastosowanie w ochronie odbiorników i instalacji wymagających selektywnego wyłączania przy przeciążeniach i zwarciach. Idealnie nadaje się do:

• Ochrony przewodów i kabli w rozdzielnicach głównych i podrozdzielnicach.
• Selektywnej ochrony obwodów silnikowych, grzewczych i oświetleniowych.
• Zabezpieczania wpustów energetycznych w budynkach przemysłowych i komercyjnych.
• Instalacji fotowoltaicznych oraz systemów zasilania rezerwowego (DC 440 V).

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH2 na szynie TH35 (DIN) lub we wkładce rozłącznika. Należy stosować się do zaleceń dokumentacji technicznej producenta dotyczącej momentów dokręcania i przekrojów przewodów, dobranych do prądu znamionowego 35 A.

FAQ

• Czy wkładka 3NA6214 nadaje się do obwodów prądu stałego? Tak, napięcie znamionowe DC wynosi 440 V, co pozwala na stosowanie w instalacjach stałonapięciowych, np. w systemach fotowoltaicznych.
• Jaką charakterystykę wyłączania ma ten bezpiecznik? Charakterystyka gG oznacza uniwersalne zastosowanie do ochrony przewodów i kabli – wyłącza zarówno przy przeciążeniach, jak i zwarciach.
• Czy wkładkę można wymienić pod napięciem? Wkładki NH są przystosowane do wymiany w warunkach obciążenia przy użyciu odpowiedniego uchwytu izolowanego, jednak producent zaleca najpierw odłączyć napięcie dla bezpieczeństwa.
