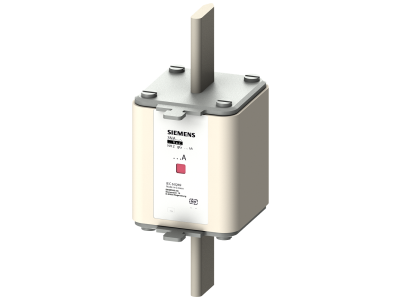

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 315 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7252-6 Siemens

Alternatywny kod produktu: 3NA72526

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH2 Siemens SENTRON (symbol 3NA7252-6) to element systemu bezpiecznikowego NH przeznaczony do selektywnej ochrony przewodów i instalacji. Dzięki prądowi znamionowemu 315 A i charakterystyce gG zapewnia skuteczne odłączanie obwodu w przypadku przeciążenia lub zwarcia, minimalizując ryzyko uszkodzenia sprzętu i zagrożenia dla osób. Wkładka pracuje przy napięciu do 690 V AC oraz 440 V DC, co pozwala na stosowanie zarówno w instalacjach przemysłowych, jak i w obwodach prądu stałego. Sygnalizacja zadziałania – zmiana koloru wskaźnika z czerwonego na biały – umożliwia szybką identyfikację przepalonej wkładki bez konieczności demontażu.

• Prąd znamionowy 315 A (charakterystyka gG): doskonała ochrona przewodów i instalacji przed przeciążeniem i zwarciem – bezpieczeństwo osób i ciągłość zasilania krytycznych odbiorników.
• Napięcie znamionowe AC 690 V / DC 440 V: szeroki zakres zastosowań – od rozdzielnic przemysłowych (AC) po obwody sterowania i baterie (DC).
• Wielkość NH2: kompatybilność z podstawami i rozłącznikami NH2 – łatwa wymiana i ujednolicenie systemu ochronnego w rozdzielnicy.
• Wskaźnik kombinowany (zmiana koloru z czerwonego na biały): szybka lokalizacja przepalonej wkładki bez potrzeby wyjmowania – skraca czas przestoju instalacji.
• System SENTRON Siemens: sprawdzona konstrukcja i wysoka zdolność zwarciowa – niezawodność w wymagających aplikacjach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NA7252-6 została zaprojektowana i wyprodukowana zgodnie z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Spełnia wymagania dotyczące ochrony przeciwporażeniowej i selektywnego wyłączania obwodów. W przypadku montażu w systemie NH należy przestrzegać wytycznych producenta podstaw oraz obowiązujących przepisów krajowych (np. normy DIN VDE).

Zastosowanie

Wkładka NH2 315A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów i instalacji przed skutkami przeciążeń i zwarć. Dzięki charakterystyce gG może być stosowana zarówno w obwodach rozdzielczych, jak i odbiorczych.

• Ochrona linii kablowych i szyn zbiorczych w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Zabezpieczenie odbiorników o dużym poborze prądu (silniki, piece, transformatory) przed skutkami zwarć międzyfazowych i doziemnych.
• Selektywne wyłączanie w systemach bezpiecznikowych NH – łatwa koordynacja z bezpiecznikami o niższym prądzie w górę i w dół układu.
• Obwody prądu stałego (DC) do 440 V – np. w układach zasilania awaryjnego, prostownikach, bateriach akumulatorów.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH2, upewniając się, że styki są czyste i nieuszkodzone. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (minimalny przekrój dla 315 A – według normy instalacyjnej). Moment dokręcania śrub mocujących oraz zacisków należy stosować zgodnie z dokumentacją techniczną podstawy. Przed ponownym załączeniem napięcia sprawdzić stan wskaźnika stanu bezpiecznika.

FAQ

• Jak działa sygnalizacja wyłączenia tej wkładki? Wkładka wyposażona jest w czujkę kombinowaną, która przy przepaleniu bezpiecznika zmienia kolor z czerwonego na biały. Dzięki temu można szybko zlokalizować uszkodzoną wkładkę bez konieczności jej wyjmowania – wystarczy spojrzeć na wskaźnik.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, wkładka 3NA7252-6 dopuszczona jest do pracy przy napięciu stałym do 440 V DC. Należy jednak pamiętać, że w obwodach DC wymagane jest odpowiednie dobranie podstawy i zachowanie polaryzacji zgodnie z dokumentacją.
• Jaką charakterystykę ma ta wkładka i do czego jest przeznaczona? Charakterystyka gG oznacza wkładkę ogólnego przeznaczenia do ochrony przewodów i instalacji – zapewnia selektywność w typowych układach rozdzielczych. Nadaje się zarówno do ochrony przed przeciążeniami, jak i zwarciami.
