Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 300 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7250-6 Siemens

Alternatywny kod produktu: 3NA72506

Opis i Kluczowe Cechy

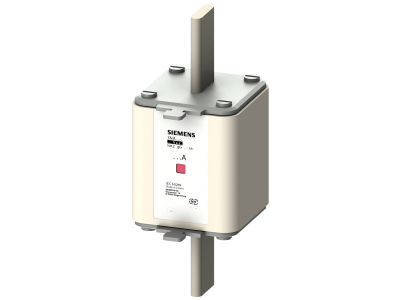

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7250-6 (NH2) o prądzie znamionowym 300 A i charakterystyce gG zapewnia selektywną ochronę przewodów i instalacji przed przeciążeniem i zwarciem. Przeznaczona do pracy w obwodach prądu przemiennego do 690 V oraz stałego do 440 V. Czujki kombinowane wbudowane we wkładkę sygnalizują zadziałanie wyraźną zmianą koloru z czerwonego na biały, co ułatwia szybką identyfikację przepalonej wkładki.

• Prąd znamionowy 300 A: Odpowiedni do obwodów o dużym obciążeniu – gwarantuje pewne wyłączanie w warunkach przeciążenia bez ryzyka przegrzania styków.
• Charakterystyka gG: Uniwersalna charakterystyka ogólnego przeznaczenia zapewniająca selektywność w ochronie przewodów i instalacji – ogranicza przepływ prądu zwarciowego i chroni urządzenia odbiorcze.
• Napięcie AC 690 V / DC 440 V: Szeroki zakres napięć roboczych umożliwia stosowanie zarówno w sieciach trójfazowych niskiego napięcia, jak i w obwodach prądu stałego.
• Sygnalizacja optyczna (czerwony → biały): Czujki kombinowane wyraźnie wskazują przepalenie wkładki – instalator szybko lokalizuje uszkodzony bezpiecznik bez konieczności demontażu.
• Wielkość NH2: Kompatybilna z podstawami bezpiecznikowymi NH2 – łatwy montaż i wymiana w rozdzielnicach przemysłowych.

Zgodność z Normami

Wkładka bezpiecznika spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych wielkiej mocy. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka NH2 300 A gG znajduje zastosowanie w selektywnej ochronie przewodów i instalacji w rozdzielnicach głównych oraz tablicach rozdzielczych obiektów przemysłowych, komercyjnych i energetycznych.

• Ochrona głównych linii zasilających w rozdzielnicach przemysłowych przed przeciążeniem i zwarciem.
• Selektywne wyłączanie w obwodach odbiorczych silników, transformatorów i urządzeń grzewczych.
• Element zabezpieczenia w instalacjach fotowoltaicznych i systemach magazynowania energii (obwody DC).
• Wymiana zużytych wkładek w istniejących rozdzielnicach NH – identyczna wielkość i charakterystyka.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznika może przeprowadzać wyłącznie personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu i odciążyć go. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2, upewniając się, że styki są czyste, a oznaczenie prądowe wkładki jest zgodne z obciążeniem obwodu. Nie stosować wkładek o wyższym prądzie znamionowym niż zabezpieczany przewód. Po wymianie sprawdzić działanie sygnalizacji optycznej.

FAQ

• Czy wkładka posiada sygnalizację zadziałania? Tak, wkładka wyposażona jest w czujki kombinowane, które zmieniają kolor z czerwonego na biały po przepaleniu, co pozwala szybko zlokalizować uszkodzony bezpiecznik bez dodatkowych narzędzi.
• Do jakich napięć można stosować tę wkładkę? Wkładka jest przystosowana do pracy w obwodach prądu przemiennego o napięciu do 690 V AC oraz w obwodach prądu stałego do 440 V DC.
• Jaka jest różnica między charakterystyką gG a gL? gG (ogólnego przeznaczenia) zapewnia ochronę przewodów i instalacji w przeciążeniu i zwarciu, podczas gdy gL (linii) jest zoptymalizowana do ochrony kabli. Dla selektywnej ochrony przewodów zaleca się właśnie charakterystykę gG.
