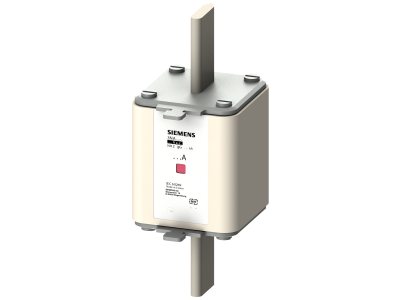

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 250 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7244-6 Siemens

Alternatywny kod produktu: 3NA72446

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7244-6 w rozmiarze NH2, o prądzie znamionowym 250 A i charakterystyce gG, zapewnia skuteczną selektywną ochronę przewodów i instalacji elektrycznych przed przeciążeniem i zwarciem. Przeznaczona do pracy w sieciach prądu przemiennego o napięciu do 690 V oraz stałego do 440 V, gwarantuje bezpieczne odłączanie nawet przy dużych obciążeniach. Wbudowane czujki kombinowane sygnalizują wyłączenie bezpiecznika wyraźną zmianą koloru z czerwonego na biały, co ułatwia szybką lokalizację uszkodzonej wkładki.

• Prąd znamionowy 250 A: Umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, skutecznie chroniąc przewody i odbiorniki przed skutkami przeciążenia i zwarcia.
• Charakterystyka gG: Zapewnia selektywność wyłączeń w instalacjach przemysłowych, minimalizując zakres wyłączeń i zwiększając ciągłość zasilania.
• Napięcie AC 690 V / DC 440 V: Wysoka odporność napięciowa pozwala na stosowanie w sieciach niskiego napięcia zarówno prądu przemiennego, jak i stałego, w tym w układach fotowoltaicznych i przemysłowych.
• Sygnalizacja zadziałania (czujki kombinowane): Wyraźna zmiana koloru z czerwonego na biały umożliwia szybkie wykrycie przepalonej wkładki bez potrzeby demontażu, skracając czas przestoju.
• System bezpieczników NH Siemens SENTRON: Kompatybilny z oprawami i podstawami NH, zapewnia łatwy montaż i wymianę w rozdzielnicach oraz szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA7244-6 spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych oraz posiada certyfikat CE. Produkt jest zgodny z obowiązującymi standardami DIN dla systemów NH, co gwarantuje niezawodność i bezpieczeństwo w zastosowaniach przemysłowych i komercyjnych.

Zastosowanie

Wkładka NH2 o charakterystyce gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów oraz urządzeń przed przeciążeniem i zwarciem. Idealnie sprawdza się w instalacjach o wysokim prądzie obciążenia.

• Ochrona głównych linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych.
• Selektywne zabezpieczenie kabli i przewodów w instalacjach budynków użyteczności publicznej oraz obiektów handlowych.
• Zabezpieczenie obwodów odbiorników dużej mocy, takich jak silniki, transformatory czy piece przemysłowe.
• Stosowanie w sieciach napięcia stałego, np. w systemach fotowoltaicznych o napięciu do 440 V lub w zasilaczach buforowych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odseparowany od źródła zasilania. Wkładkę należy umieścić w odpowiedniej oprawie/gnieździe NH dostosowanej do rozmiaru NH2. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z wartością prądu znamionowego wkładki oraz obowiązującymi normami. W przypadku stosowania w obwodach DC należy uwzględnić polaryzację oraz odpowiednie zabezpieczenia przeciwłukowe.

FAQ

• Czy wkładka posiada wbudowany wskaźnik zadziałania? Tak, wkładka wyposażona jest w czujki kombinowane zmieniające kolor z czerwonego na biały po przepaleniu bezpiecznika, co ułatwia szybką identyfikację uszkodzonej wkładki bez demontażu.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej oprawy NH. Sama wkładka nie posiada własnego stopnia IP – montaż w rozdzielnicy z odpowiednią obudową zapewnia wymaganą ochronę przed dotykiem i ciałami stałymi.
• Do jakich napięć stałych można ją stosować? Wkładka przeznaczona jest do napięcia stałego do 440 V DC. Przy wyższych napięciach stałych lub w obwodach o dużej indukcyjności należy skonsultować się z producentem, gdyż charakterystyka wyłączania w DC różni się od AC.
