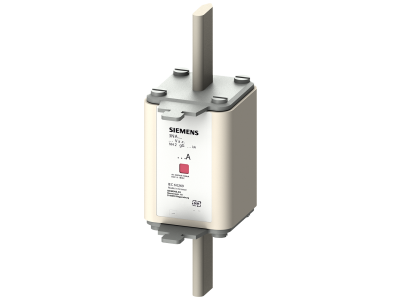

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 160 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA7236 Siemens

Alternatywny kod produktu: 3NA7236

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7236 to profesjonalne rozwiązanie w standardzie NH2 o prądzie znamionowym 160 A i charakterystyce gG. Przeznaczona do selektywnej ochrony przewodów i instalacji w układach prądu przemiennego do 500 V oraz stałego do 440 V. Dzięki precyzyjnemu doborowi parametrów zapewnia skuteczne odłączanie obwodu w przypadku przeciążenia lub zwarcia, chroniąc osoby, urządzenia i system elektryczny.

• Prąd znamionowy In 160 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu przy jednoczesnym zachowaniu selektywności zabezpieczeń.
• Napięcie znamionowe AC 500 V / DC 440 V: umożliwia stosowanie zarówno w typowych instalacjach przemysłowych, jak i w układach zasilania stałoprądowego.
• Charakterystyka gG (ogólnego stosowania): zapewnia ochronę przewodów przed przeciążeniem i zwarciem, z zachowaniem selektywności w rozdzielnicach głównych i podrozdzielniach.
• Wielkość NH2: standardowa obudowa pasująca do podstaw bezpiecznikowych NH2, łatwy montaż i wymiana bez narzędzi.
• Sygnalizacja zadziałania (czujka kombinowana): wyraźna zmiana koloru z czerwonego na biały informuje o przepaleniu wkładki, co przyspiesza lokalizację uszkodzonego obwodu.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA7236 spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkcja zgodna z dyrektywami niskonapięciowymi oraz standardem DIN dla aparatury bezpiecznikowej NH.

Zastosowanie

Wkładka 3NA7236 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna selektywna ochrona odbiorników i przewodów o dużych prądach roboczych. Sprawdza się w obwodach głównych rozdzielnic przemysłowych, a także w instalacjach zasilających maszyny, linie produkcyjne i układy sterowania.

• Selektywna ochrona przewodów w rozdzielnicach głównych i podrozdzielniach nn.
• Zabezpieczenie obwodów zasilających silniki, transformatory, piece i inne odbiorniki o prądzie do 160 A.
• Ochrona torów prądu stałego w sterownikach PLC, szafach automatyki i instalacjach fotowoltaicznych (do 440 V DC).
• Stosowanie w układach wymagających sygnalizacji optycznej stanu przepalenia – ułatwia diagnostykę w dużych rozdzielnicach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH2 zamontowanej na szynie TH35 (DIN) lub w adapterze. Przed montażem sprawdzić zgodność prądu znamionowego i charakterystyki z projektem instalacji. Przekroje przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową i wymaganiami norm. Po wymianie upewnić się, że pokrywa podstawy jest prawidłowo zamknięta i zablokowana.

FAQ

• Czy wkładka 3NA7236 sygnalizuje przepalenie? Tak – wyposażona jest w kombinowaną czujkę, która zmienia kolor z czerwonego na biały po zadziałaniu bezpiecznika. Ułatwia to szybkie zidentyfikowanie przepalonej wkładki.
• Jaki jest stopień ochrony wkładki po zamontowaniu w podstawie? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy. Sama wkładka nie posiada własnego IP – dla typowej podstawy NH w rozdzielnicy przyjmuje się ochronę co najmniej IP20.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Tak, producent deklaruje napięcie znamionowe DC 440 V. Należy jednak pamiętać, że przy prądzie stałym warunki gaszenia łuku są trudniejsze – wkładka gG jest przystosowana do tego napięcia i prądu.
