Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 160 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3236 Siemens

Alternatywny kod produktu: 3NA3236

Opis i Kluczowe Cechy

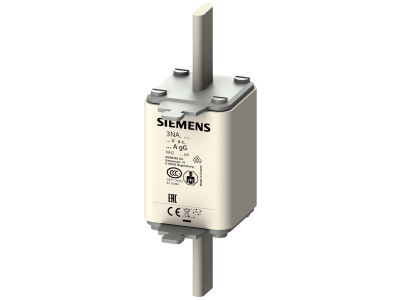

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH2 firmy Siemens (symbol 3NA3236) o prądzie znamionowym 160 A i charakterystyce gG zapewnia skuteczną ochronę przewodów i instalacji przed przeciążeniem i zwarciem. Dzięki napięciu znamionowemu AC 500 V / DC 440 V sprawdza się zarówno w sieciach prądu przemiennego, jak i stałego, gwarantując bezpieczeństwo i ciągłość dostaw energii.

• Prąd znamionowy I n: 160 A: Umożliwia bezpieczne zabezpieczenie obwodów o dużym obciążeniu, zapewniając selektywne wyłączenie w przypadku przeciążenia lub zwarcia.
• Charakterystyka gG: Gwarantuje ochronę przewodów i instalacji przed skutkami zarówno przeciążeń, jak i zwarć – standardowe rozwiązanie do zastosowań ogólnych.
• Napięcie znamionowe AC 500 V / DC 440 V: Pozwala na uniwersalne stosowanie w sieciach prądu przemiennego (np. 230/400 V) oraz stałego (instalacje fotowoltaiczne, zasilacze przemysłowe), bez konieczności stosowania dodatkowych urządzeń.
• Wielkość obudowy NH2: Kompatybilna z typowymi podstawami bezpiecznikowymi NH2, co ułatwia wymianę i integrację z istniejącymi rozdzielnicami.
• Producent Siemens: Wysoka jakość wykonania oraz sprawdzona niezawodność, potwierdzona wieloletnim doświadczeniem w dziedzinie aparatury łączeniowej i zabezpieczeniowej.

Zgodność z Normami

Produkt spełnia wymagania europejskich standardów bezpieczeństwa dla wkładek bezpiecznikowych niskiego napięcia oraz posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Stosowanie wkładek NH wymaga montażu w odpowiednich podstawach zgodnych z normami DIN i PN-IEC.

Zastosowanie

Wkładka bezpiecznika NH2 160 A gG znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych oraz budynkowych, gdzie wymagana jest selektywna ochrona przewodów i instalacji elektrycznych przed przeciążeniem i zwarciem.

• Ochrona przewodów i kabli w rozdzielnicach głównych budynków komercyjnych i przemysłowych.
• Zabezpieczenie obwodów odbiorników o dużym poborze mocy, takich jak silniki, piece przemysłowe, transformatory.
• Stosowanie w systemach dystrybucji energii prądu stałego (DC) do 440 V, np. w instalacjach fotowoltaicznych lub zasilaczach buforowych.
• Element selektywnej ochrony w układach wielostopniowych, zapewniający wyłączenie tylko uszkodzonego obwodu przy zachowaniu ciągłości zasilania pozostałych.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do wymiany lub instalacji należy bezwzględnie odłączyć napięcie oraz upewnić się, że obwód jest odizolowany od źródła zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej przystosowanej do rozmiaru NH2, zgodnie z dokumentacją producenta. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów dobrać według wytycznych producenta podstawy i obowiązujących norm (np. PN-IEC 60364).

FAQ

• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (ogólnego przeznaczenia) służy do ochrony przewodów i instalacji przed przeciążeniem i zwarciem – jest najczęściej zalecana w rozdzielnicach głównych. Charakterystyka gL (linie) jest dedykowana głównie do ochrony kabli w liniach rozdzielczych. W praktyce gG jest bardziej uniwersalna.
• Czy wkładkę 3NA3236 można stosować w obwodach prądu stałego? Tak, jej napięcie znamionowe DC wynosi 440 V, co pozwala na bezpieczne stosowanie w instalacjach prądu stałego o takim napięciu, np. w systemach fotowoltaicznych czy przemysłowych zasilaczach buforowych.
• Jakie podstawy bezpiecznikowe są kompatybilne z tym modelem? Wkładka jest przystosowana do standardowych podstaw bezpiecznikowych wielkości NH2. Należy dobrać podstawę zgodną z prądem znamionowym (160 A) i napięciem (AC 500 V / DC 440 V). Zalecane są podstawy firmy Siemens lub innych uznanych producentów oferujących akcesoria do bezpieczników NH.
