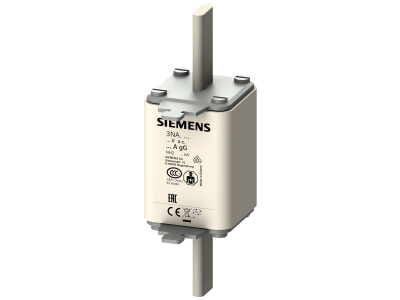

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH2, In: 125 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3232 Siemens

Alternatywny kod produktu: 3NA3232

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH2 o prądzie znamionowym 125 A i charakterystyce gG (symbol 3NA3232) zapewnia selektywną ochronę przewodów i instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu AC 500 V oraz DC 440 V sprawdza się zarówno w obwodach prądu przemiennego, jak i stałego, gwarantując niezawodne odłączenie w krytycznych stanach awaryjnych.

• Prąd znamionowy 125 A: Pozwala na bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i uszkodzenia instalacji.
• Charakterystyka gG (ogólnego przeznaczenia): Zapewnia selektywną i skuteczną ochronę przewodów oraz urządzeń końcowych, łącząc odporność na krótkotrwałe prądy rozruchowe z szybkim wyłączeniem zwarć.
• Napięcie znamionowe AC 500 V: Umożliwia stosowanie w sieciach trójfazowych o podwyższonym napięciu, typowych dla przemysłu i energetyki.
• Napięcie znamionowe DC 440 V: Gwarantuje bezpieczne odłączanie w obwodach prądu stałego, np. w instalacjach fotowoltaicznych, zasilaczach awaryjnych czy rozdzielnicach DC.
• Wielkość NH2: Standardowa obudowa wkładki topikowej dużej mocy, kompatybilna z dedykowanymi podstawami bezpiecznikowymi i rozłącznikami NH.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa i niezawodności w aplikacjach przemysłowych oraz instalacyjnych.

Zastosowanie

Wkładka bezpiecznikowa NH2 125 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów przed przeciążeniem i zwarciem – od rozdzielnic głównych po obwody odbiorcze.

• Ochrona głównych linii zasilających w rozdzielnicach niskiego napięcia – selektywne wyłączanie zwarć bez wpływu na pozostałe obwody.
• Zabezpieczenie przewodów i kabli w instalacjach przemysłowych, magazynowych i komercyjnych przed skutkami długotrwałego przeciążenia.
• Stosowanie w obwodach prądu stałego (DC 440 V), np. w systemach fotowoltaicznych, zasilaczach UPS czy rozdzielnicach trakcyjnych.
• Jako element zabezpieczający w układach sterowania i automatyki budynkowej – zapewnia niezawodne odłączenie w przypadku awarii.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i sprawdź brak obecności napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej (np. rozłączniku bezpiecznikowym NH), zgodnie z zaleceniami producenta. Moment dokręcania połączeń śrubowych oraz przekrój przewodów przyłączeniowych dobieraj zgodnie z dokumentacją techniczną, uwzględniając prąd znamionowy 125 A. Nie używaj uszkodzonych wkładek – w przypadku zadziałania wymień na nową o identycznych parametrach.

FAQ

• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ogólnej ochrony przewodów i instalacji, a nie do bezpośredniej ochrony silników (zaleca się charakterystykę gM lub aM). W przypadku silników stosuj wkładki o charakterystyce dostosowanej do prądów rozruchowych.
• Jakie napięcie stałe wytrzymuje wkładka? Napięcie znamionowe DC wynosi 440 V. Przy wyższych napięciach stałych może dojść do niezgaszenia łuku – nie przekraczaj podanych wartości.
• Jaka jest żywotność wkładki bezpiecznikowej? Wkładka nie ma określonej żywotności eksploatacyjnej – jej trwałość zależy od warunków pracy i liczby zadziałań. Po każdym zadziałaniu (przepaleniu) należy wymienić wkładkę na nową. Okresowo sprawdzaj stan połączeń i brak oznak przegrzania.
