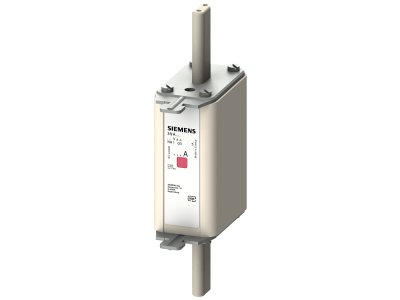

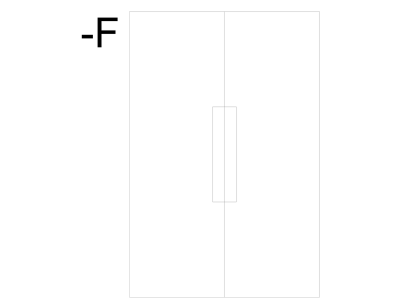

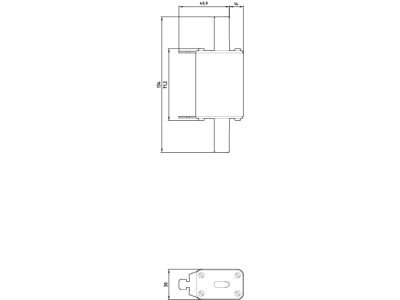

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 80 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7124-6 Siemens

Alternatywny kod produktu: 3NA71246

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON 3NA7124-6 w rozmiarze NH1, o prądzie znamionowym 80 A i charakterystyce gG, zapewnia selektywną ochronę przewodów i instalacji przed skutkami przeciążeń i zwarć. Dzięki kombinowanym czujkom zmiana koloru z czerwonego na biały natychmiast informuje o zadziałaniu bezpiecznika, co skraca czas identyfikacji uszkodzonej ścieżki. Urządzenie przystosowane jest do pracy w obwodach prądu przemiennego do 690 V oraz stałego do 440 V.

• Prąd znamionowy 80 A (charakterystyka gG): gwarantuje selektywne wyłączanie w obwodach o średnim i dużym obciążeniu, chroniąc kable i urządzenia przed przegrzaniem oraz skutkami zwarć.
• Napięcie znamionowe AC 690 V / DC 440 V: umożliwia zastosowanie zarówno w sieciach trójfazowych przemysłowych, jak i w układach zasilania prądem stałym, np. w rozdzielnicach fotowoltaicznych.
• Kombinowane czujki sygnalizujące (zmiana koloru czerwień ↔ biel): wyraźna, beznapięciowa informacja o zadziałaniu bezpiecznika – skraca czas diagnostyki i eliminuje ryzyko pominięcia przepalonej wkładki.
• Wielkość NH1 – kompatybilność z systemem NH: pasuje do standardowych rozłączników bezpiecznikowych NH1, umożliwiając szybką wymianę bez potrzeby modyfikacji rozdzielnicy.
• Pełna selektywność w systemie SENTRON: wkładki z serii 3NA7 są zoptymalizowane pod kątem współpracy z aparaturą Siemens, co zapewnia zachowanie selektywności w zakresie od 2 A do 1250 A.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA7124-6 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardami DIN, posiada certyfikat CE. Spełnia wymagania dla wkładek niskonapięciowych wielkiej mocy stosowanych w selektywnej ochronie instalacji.

Zastosowanie

Wkładka NH1 80 A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów przed przeciążeniem i zwarciem, a szybka identyfikacja zadziałania jest kluczowa dla utrzymania ciągłości zasilania.

• Ochrona głównych obwodów rozdzielnic przemysłowych i budynków użyteczności publicznej – selektywne odłączenie uszkodzonej gałęzi bez wyłączania całej instalacji.
• Zabezpieczenie doprowadzeń do silników, transformatorów i innych odbiorników o znacznym poborze prądu – charakterystyka gG dopuszcza krótkotrwałe prądy rozruchowe.
• Stosowanie w rozdzielnicach zasilania prądem stałym (np. w systemach fotowoltaicznych, zasilaczach UPS) – dzięki znamionowemu napięciu DC 440 V.
• Jako element systemu bezpieczników NH w starzejących się instalacjach wymagających modernizacji – łatwa wymiana bez zmiany aparatury.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiednim rozłączniku bezpiecznikowym/gnieździe NH1, upewniając się, że styki są czyste i nieuszkodzone. Przed nastawieniem zabezpieczenia sprawdzić, czy moment dokręcania śrub mocujących w rozłączniku odpowiada wartości podanej w dokumentacji producenta rozłącznika. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z prądem znamionowym 80 A oraz wymaganiami normy HD 60364 (PN-HD 60364).

FAQ

• Czy wkładka posiada sygnalizację optyczną zadziałania? Tak, wkładka wyposażona jest w kombinowane czujki, które po przepaleniu zmieniają kolor z czerwonego na biały, co pozwala szybko zlokalizować przepaloną wkładkę bez użycia miernika.
• Do jakich napięć można stosować tę wkładkę? Bezpiecznik jest przystosowany do pracy w obwodach prądu przemiennego o napięciu do 690 V oraz prądu stałego do 440 V. Należy uwzględnić rzeczywisty typ sieci i warunki pracy.
• Jaka jest charakterystyka czasowo-prądowa wkładki? Wkładka posiada charakterystykę gG (ogólnego przeznaczenia), przeznaczoną do selektywnej ochrony przewodów i instalacji – zapewnia ochronę przed przeciążeniem i zwarciem, dopuszczając jednocześnie krótkotrwałe prądy rozruchowe typowe dla silników czy transformatorów.
