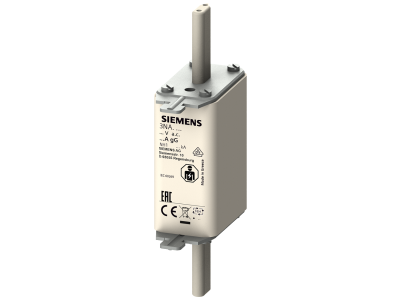

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 63 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3122 Siemens

Alternatywny kod produktu: 3NA3122

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON o symbolu 3NA3122 to element ochrony przewodów i instalacji w systemie bezpieczników NH. Wielkość NH1, prąd znamionowy 63 A oraz charakterystyka gG zapewniają skuteczne odłączanie obwodu w przypadku przeciążenia lub zwarcia, chroniąc osoby i urządzenia. Napięcie pracy wynosi 500 V AC oraz 440 V DC, co pozwala na zastosowanie w obwodach prądu przemiennego i stałego.

• Prąd znamionowy 63 A: Bezpieczna praca w obwodach o znacznym obciążeniu, bez ryzyka przegrzania przy zachowaniu charakterystyki gG.
• Napięcie 500 V AC / 440 V DC: Wszechstronność zastosowania w instalacjach prądu przemiennego i stałego, w tym w obwodach rozdzielczych i przemysłowych.
• Charakterystyka gG (ogólnego przeznaczenia): Selektywna ochrona przewodów i urządzeń przed przeciążeniem i zwarciem, gwarantująca niezawodność i ciągłość zasilania.
• Wielkość NH1: Kompatybilność z podstawami bezpiecznikowymi NH1, umożliwiająca łatwą wymianę i standaryzację w rozdzielnicach.
• Konstrukcja topikowa: Szybkie i pewne wyłączanie prądów zwarciowych, minimalizujące ryzyko uszkodzenia dalszej części instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa jest zgodna z wymaganiami dyrektyw Unii Europejskiej oraz posiada certyfikację CE. Spełnia postanowienia norm międzynarodowych dla bezpieczników niskonapięciowych (produkt serii SENTRON). Nie podano konkretnych numerów norm w danych źródłowych.

Zastosowanie

Bezpiecznik NH1 gG 63 A znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przewodów i urządzeń. Przeznaczony jest do pracy w rozdzielnicach głównych i podrozdzielniach, zarówno w obiektach przemysłowych, jak i komercyjnych.

• Ochrona kabli i przewodów w rozdzielnicach potrzeb własnych i głównych szafach zasilających.
• Selektywne zabezpieczenie ciągów liniowych w systemach dystrybucji energii elektrycznej.
• Zabezpieczenie odbiorników ogólnego przeznaczenia przed skutkami przeciążeń i zwarć.
• Stosowanie w obwodach prądu stałego (440 V DC) – np. w instalacjach fotowoltaicznych lub przemysłowych systemach zasilania awaryjnego.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1 (nie wchodzi w skład produktu). Przekrój przewodów przyłączeniowych dobrać zgodnie z obowiązującymi przepisami i prądem znamionowym 63 A. Moment dokręcania śrub w podstawie - zgodnie z dokumentacją producenta podstawy. Nie używać uszkodzonych wkładek – zawsze wymieniać na nowe o takich samych parametrach.

FAQ

• Czy ta wkładka nadaje się do ochrony silników? Charakterystyka gG jest przewidziana do ochrony przewodów i urządzeń ogólnego przeznaczenia. Do zabezpieczania silników zaleca się bezpieczniki z charakterystyką aM (np. 3NA3… z literą M).
• Jaki jest stopień ochrony wkładki? Producent nie podaje IP dla samej wkładki. Stopień ochrony zapewnia dopiero zamontowanie wkładki w odpowiedniej podstawie i obudowie – typowo IP20 w suchych pomieszczeniach.
• Czy wkładka jest podświetlana? Nie. Wkładka bezpiecznikowa nie posiada wskaźnika zadziałania ani podświetlenia – stan zadziałania można sprawdzić wizualnie (przepalony element topikowy) lub za pomocą miernika.
