Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 250A, gG, Un AC: 400V, wskaźnik kombi | 3NA6144-4 Siemens

Alternatywny kod produktu: 3NA61444

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH1 firmy Siemens (symbol 3NA6144-4) o prądzie znamionowym 250 A i charakterystyce gG, przeznaczona do pracy w obwodach prądu przemiennego o napięciu do 400 V. Wyposażona w wskaźnik kombinowany umożliwiający szybką wizualną kontrolę stanu. Produkt należy do systemu SENTRON, zapewniającego niezawodną ochronę instalacji i urządzeń przed skutkami przeciążeń i zwarć.

• Prąd znamionowy 250 A (charakterystyka gG): Zapewnia selektywną ochronę przewodów i instalacji o znacznym poborze mocy – bezpieczne odłączanie w przypadku przeciążeń i zwarć bez zbędnego wyłączania sąsiednich obwodów.
• Napięcie znamionowe 400 V AC: Gwarantuje bezawaryjną pracę w standardowych sieciach niskiego napięcia przemysłowych i komercyjnych.
• Wskaźnik kombinowany (czujka): Po przepaleniu wkładki zmienia kolor z czerwonego na biały, co umożliwia błyskawiczną identyfikację uszkodzonej fazy bez konieczności pomiarów – skraca czas diagnostyki i przywracania zasilania.

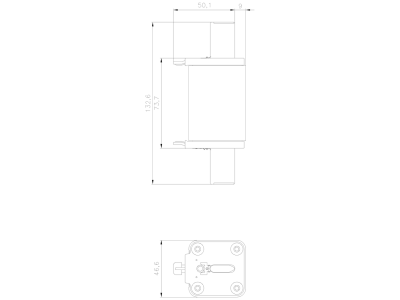

• Wielkość NH1: Standardowa obudowa ułatwiająca wymianę w istniejących podstawach bezpiecznikowych NH, zapewniająca kompatybilność z szeroko stosowanymi systemami rozdzielczymi.
• System SENTRON Siemens: Produkt renomowanego producenta, spełniający rygorystyczne wymagania bezpieczeństwa elektrycznego – gwarancja niezawodności w krytycznych aplikacjach.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych wielkiej mocy. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania.

Zastosowanie

Wkładka NH1 250A gG przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych w obiektach przemysłowych, komercyjnych oraz budynkach użyteczności publicznej. Stosuje się ją w rozdzielnicach głównych i podrozdzielniach.

• Ochrona kabli i przewodów przed skutkami przeciążeń i zwarć w systemach dystrybucji energii.
• Zabezpieczenie silników, transformatorów, nagrzewnic i innych odbiorników o dużym poborze prądu.
• Wymiana uszkodzonych wkładek w istniejących podstawach bezpiecznikowych NH1 w ramach konserwacji instalacji.
• Stosowanie w rozdzielnicach przemysłowych, gdzie wymagana jest selektywność i szybkie przywracanie zasilania.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony zasilania. Wkładkę umieszczać w odpowiedniej podstawie bezpiecznikowej NH1 zgodnie z dokumentacją producenta. Momenty dokręcania śrub mocujących oraz dobór przekroju przewodów (dla prądu 250 A) muszą być zgodne z zaleceniami producenta. Nie wolno używać uszkodzonych wkładek ani przekraczać parametrów znamionowych.

FAQ

• W jaki sposób wkładka sygnalizuje przepalenie? Wkładka wyposażona jest we wskaźnik kombinowany (czujkę), który po zadziałaniu bezpiecznika zmienia kolor z czerwonego na biały. Dzięki temu uszkodzona faza jest widoczna od razu, bez potrzeby demontażu wkładki.
• Czy można stosować tę wkładkę w obwodach prądu stałego (DC)? Producent deklaruje parametry znamionowe dla napięcia przemiennego AC 400 V. Do zastosowań w obwodach DC należy dobrać odpowiedni typ bezpiecznika – w razie wątpliwości skontaktuj się z działem technicznym.
• Jaki jest stopień ochrony (IP) wkładki? Sama wkładka bezpiecznikowa nie ma określonego stopnia ochrony IP – jej ochrona przed dotykiem i wilgocią zależy od zastosowanej podstawy oraz obudowy rozdzielnicy. Montaż w standardowej rozdzielnicy zamykanej zapewnia typową ochronę dla aparatury wewnątrz.
