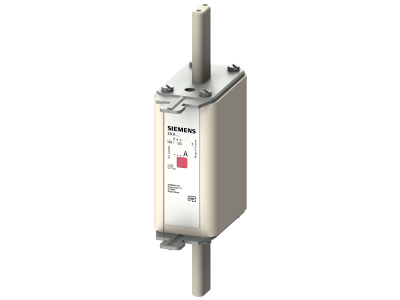

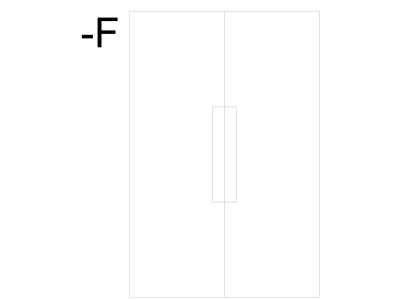

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 20 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA7107 Siemens

Alternatywny kod produktu: 3NA7107

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH1 o prądzie znamionowym 20 A w klasie gG (charakterystyka zwłoczna – ogólnego zastosowania) od Siemens, seria SENTRON 3NA. Przeznaczona do selektywnej ochrony przewodów i instalacji przed skutkami przeciążeń i zwarć. Bezpieczne odłączenie obwodu przy jednoczesnym zachowaniu selektywności zabezpieczeń w rozdzielnicach głównych i podrozdzielnicach. Wkładka wyposażona w czujkę kombinowaną, która wizualnie sygnalizuje zadziałanie zmianą koloru z czerwonego na biały.

• Prąd znamionowy 20 A (gG): zapewnia ochronę przewodów i instalacji przed przeciążeniem i zwarciem w obwodach o umiarkowanym obciążeniu, jednocześnie umożliwiając pracę selektywną z zabezpieczeniami przedlicznikowymi i odbiorczymi.
• Napięcie znamionowe AC 500 V / DC 440 V: wysoka odporność napięciowa umożliwia stosowanie w typowych sieciach niskiego napięcia (230/400 V AC) oraz w obwodach prądu stałego, np. w systemach fotowoltaicznych lub zasilaczach buforowych.
• Wielkość NH1: kompaktowa obudowa bezpiecznika pasująca do podstaw NH1 zgodnych z normami DIN, łatwa w montażu i wymianie w rozdzielnicach oraz szafach sterowniczych.
• Wskaźnik zadziałania (czujka kombinowana): wyraźna zmiana koloru z czerwonego (stan normalny) na biały (przepalenie wkładki) umożliwia szybką lokalizację uszkodzonej wkładki bez konieczności demontażu lub użycia miernika.
• Klasa gG (zwłoczna): charakterystyka czasowo-prądowa zaprojektowana do selektywnej ochrony przewodów – bezpiecznik wytrzymuje krótkotrwałe przeciążenia (np. prądy rozruchowe silników) nie powodując zbędnych wyłączeń.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA7 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami branżowymi, co gwarantuje jego niezawodność i bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka NH1 20A gG znajduje zastosowanie przede wszystkim w selektywnej ochronie przewodów i instalacji elektrycznych w obiektach komercyjnych, przemysłowych oraz w energetyce rozdzielczej. Dzięki uniwersalnej charakterystyce sprawdza się w obwodach o różnym charakterze obciążenia.

• Selektywna ochrona przewodów w rozdzielnicach głównych i podrozdzielnicach – bezpiecznik dobrany do prądu obciążenia i warunków zwarciowych zapewnia zachowanie selektywności z zabezpieczeniami odbiorczymi.
• Ochrona obwodów zasilających odbiorniki o stałym obciążeniu (oświetlenie, gniazda wtykowe, urządzenia biurowe) – klasa gG dobrze współpracuje z obciążeniami o niskim udarze prądowym.
• Zabezpieczenie obwodów prądu stałego (DC) w instalacjach fotowoltaicznych, systemach UPS czy zasilaniu aparatury sterowniczej – napięcie znamionowe DC 440 V pozwala na stosowanie w typowych stringach paneli PV.
• Wymiana wkładek w istniejących podstawach NH1 – doskonała kompatybilność i prostota serwisu.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej może być wykonywana wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP) po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej NH1 zgodnej z normą DIN. Przed montażem sprawdzić, czy parametry podstawy (prąd i napięcie znamionowe) są co najmniej równe parametrom wkładki. Przekrój przewodów przyłączonych do podstawy musi być dobrany do przewidywanego prądu obciążenia i warunków zwarciowych. Po zamontowaniu wkładki upewnić się o jej prawidłowym osadzeniu i zatrzaśnięciu pokrywy/wkładu. Dokręcanie połączeń śrubowych w podstawie wykonać momentem podanym w dokumentacji producenta podstawy.

FAQ

• Czy wkładka nadaje się do ochrony silników? Klasa gG jest klasyfikowana jako zwłoczna, co oznacza, że może wytrzymywać chwilowe przeciążenia, np. prądy rozruchowe silników. Dla silników o częstych rozruchach zaleca się jednak stosowanie wkładek aM (ochrona silników) – wkładka gG sprawdzi się przy standardowym rozruchu, ale należy dobrać prąd znamionowy z uwzględnieniem prądu rozruchowego i charakterystyki silnika.
• Jak odczytać stan wkładki bez wyciągania? Wkładka wyposażona jest w czujkę kombinowaną na obudowie – w stanie normalnym czujka jest czerwona, po przepaleniu zmienia kolor na biały. Wystarczy spojrzeć na wskaźnik przez przezroczystą osłonę podstawy (jeśli występuje) lub po krótkotrwałym odłączeniu napięcia i otwarciu pokrywy.
• Jaki jest stopień ochrony samej wkładki? Wkładka bezpiecznikowa jako element wewnętrzny nie ma określonego stopnia IP – ochronę zapewnia obudowa podstawy oraz rozdzielnicy. W typowych warunkach wnętrzowych (rozdzielnica IP20) wkładka jest odpowiednio zabezpieczona przed dotykiem. W środowiskach wilgotnych lub zapylonych należy dobrać obudowę rozdzielnicy o wyższym stopniu ochrony.
