Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 200 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7140-6 Siemens

Alternatywny kod produktu: 3NA71406

Opis i Kluczowe Cechy

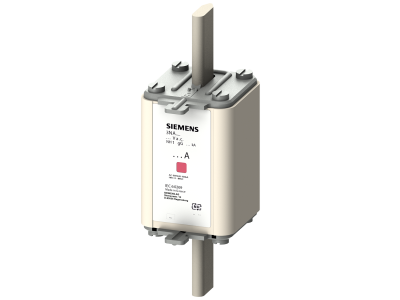

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7140-6 w rozmiarze NH1 z charakterystyką gG zapewnia selektywną ochronę przewodów i instalacji elektrycznych przed skutkami przeciążeń i zwarć. Prąd znamionowy 200 A umożliwia zastosowanie w obwodach o wysokim zapotrzebowaniu mocy, a napięcie robocze AC 690 V / DC 440 V gwarantuje wszechstronność w systemach prądu przemiennego i stałego. Wkładka wyposażona jest w czujnik kombinowany sygnalizujący zadziałanie wyraźną zmianą koloru z czerwonego na biały, co ułatwia szybką identyfikację przepalonego bezpiecznika.

• Prąd znamionowy 200 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przegrzania, przy jednoczesnym zachowaniu selektywności wyłączeń.
• Charakterystyka gG: uniwersalna ochrona przewodów i urządzeń w instalacjach przemysłowych i komercyjnych – gwarantuje wyłączenie zwarć i przeciążeń zgodnie z wymaganiami norm.
• Napięcie AC 690 V / DC 440 V: szeroki zakres zastosowań – od sieci niskiego napięcia w budynkach po obwody sterownicze i zasilające w przemyśle.
• Sygnalizacja optyczna (czerwony/biały): natychmiastowa informacja o zadziałaniu bezpiecznika bez konieczności demontażu ani pomiarów – skraca czas lokalizacji uszkodzenia.
• Rozmiar NH1: standardowa wkładka do typowych podstaw bezpiecznikowych NH – łatwa wymiana i kompatybilność z istniejącą infrastrukturą rozdzielnic.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA7140-6 jest zgodna z wymaganiami europejskich norm dotyczących bezpieczników niskonapięciowych wielkiej mocy oraz oznaczona certyfikatem CE. Produkt spełnia standardy DIN w zakresie wymiarów i charakterystyk, co zapewnia jego bezkonfliktową współpracę z podstawami i rozłącznikami bezpiecznikowymi dostępnymi na rynku.

Zastosowanie

Wkładka NH o charakterystyce gG przeznaczona jest do selektywnej ochrony przewodów i instalacji w rozdzielnicach głównych, podrozdzielnicach oraz w obwodach odbiorczych o wysokim prądzie znamionowym. Dzięki zdolności wyłączania dużych prądów zwarciowych i przeciążeniowych znajduje zastosowanie w następujących scenariuszach:

• Ochrona kabli zasilających w rozdzielnicach głównych budynków przemysłowych i użyteczności publicznej.
• Zabezpieczenie torów prądowych w szafach sterowniczych i rozdzielnicach obwodów siłowych (np. silniki, piece, układy grzewcze).
• Selektywne wyłączanie w systemach rozdziału energii, gdzie priorytetem jest pozostawienie w napięciu odbiorców niższego rzędu.
• Stosowanie w instalacjach fotowoltaicznych i systemach DC, gdzie wymagane jest napięcie 440 V DC.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia we wszystkich biegunach. Wkładkę należy instalować w odpowiedniej podstawie bezpiecznikowej (np. typ NH1) zamontowanej na szynie TH35 w rozdzielnicy. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 200 A zgodnie z obowiązującymi normami. Moment dokręcania śrub w podstawie – stosować się do dokumentacji producenta. Przed wymianą bezpiecznika upewnić się, że przepływ prądu w obwodzie został przerwany przez rozłącznik lub wyłącznik nadrzędny.

FAQ

• Czy wkładka posiada sygnalizację zadziałania? Tak, wkładka wyposażona jest w czujnik kombinowany, który po przepaleniu zmienia kolor z czerwonego na biały – umożliwia to szybkie i jednoznaczne zlokalizowanie uszkodzonego bezpiecznika bez użycia przyrządów pomiarowych.
• Jakie jest maksymalne napięcie dla prądu stałego? Dla obwodów DC maksymalne napięcie robocze wynosi 440 V – wkładka może być stosowana w instalacjach fotowoltaicznych, systemach buforowych czy zasilaniu awaryjnym.
• Czy ta wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona przede wszystkim do selektywnej ochrony przewodów i instalacji. W przypadku ochrony silników zaleca się stosowanie bezpieczników z charakterystyką aM (do zabezpieczania obwodów silnikowych). Wkładka 3NA7140-6 sprawdzi się jednak w obwodach, gdzie prąd rozruchowy nie przekracza jej zdolności zwarciowych – w razie wątpliwości skonsultuj z projektantem instalacji.
