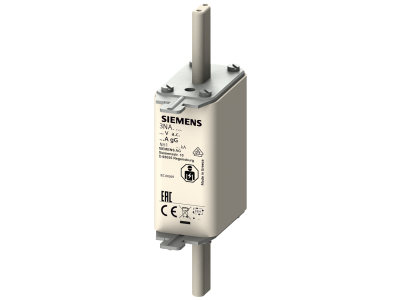

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 16 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3105 Siemens

Alternatywny kod produktu: 3NA3105

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3105 w rozmiarze NH1 o prądzie znamionowym 16 A i charakterystyce gG zapewnia skuteczną ochronę przewodów oraz instalacji elektrycznych przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu AC 500 V oraz DC 440 V może być stosowana zarówno w obwodach prądu przemiennego, jak i stałego, co zwiększa uniwersalność zastosowania.

• Prąd znamionowy 16 A (charakterystyka gG): Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu oraz selektywne odłączanie w przypadku przeciążenia lub zwarcia, chroniąc dalsze części instalacji.
• Napięcie znamionowe AC 500 V / DC 440 V: Umożliwia stosowanie w standardowych instalacjach niskiego napięcia prądu przemiennego oraz w obwodach prądu stałego do 440 V, co daje szerokie pole zastosowań.
• Wielkość NH1: Oferuje wysoką zdolność zwarciową typową dla bezpieczników NH, zapewniając niezawodne wyłączanie dużych prądów zwarciowych bez ryzyka uszkodzenia otoczenia.
• Konstrukcja wkładki topikowej: Prosta i niezawodna – w przypadku zadziałania wymiana wkładki przywraca pełną funkcjonalność bez konieczności wymiany całego aparatu.
• Produkt Siemens SENTRON: Sprawdzona jakość i kompatybilność z szeroką gamą podstaw bezpiecznikowych NH oraz systemami rozdzielczymi.

Zgodność z Normami

Wkładka bezpiecznika 3NA3105 spełnia wymagania obowiązujących norm międzynarodowych i europejskich dotyczących bezpieczników niskonapięciowych. Posiada oznaczenie CE, potwierdzające zgodność z odpowiednimi dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki charakterystyce gG wkładka bezpiecznika NH1 doskonale nadaje się do selektywnej ochrony przewodów i kabli w rozdzielnicach głównych oraz podrozdzielnicach. Typowe scenariusze zastosowania obejmują:

• Ochrona obwodów odbiorczych (oświetlenie, gniazda wtyczkowe, instalacje przemysłowe) przed przeciążeniem i zwarciem.
• Stosowanie w rozdzielnicach głównych budynków mieszkalnych, biurowych i przemysłowych jako stopień zabezpieczenia przedlicznikowego lub obwodów rozdzielczych.
• Zabezpieczenie wejść do szaf sterowniczych oraz linii zasilających urządzenia o umiarkowanym poborze prądu.
• W obwodach prądu stałego (np. zasilanie układów automatyki, ładowarki akumulatorów, instalacje fotowoltaiczne) – do napięcia 440 V DC.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznika może być wykonywana wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH1 (np. Siemens 3NA1xxx lub inna kompatybilna) zgodnie z instrukcją producenta. Przekrój przewodów doprowadzonych do podstawy dobrać do prądu znamionowego 16 A oraz warunków środowiskowych. Moment dokręcania śrub zacisków podstawy stosować zgodnie z dokumentacją techniczną podstawy. Po zamontowaniu wkładki sprawdzić poprawność osadzenia i brak widocznych uszkodzeń.

FAQ

• Czy wkładka 3NA3105 nadaje się do ochrony silników elektrycznych? Charakterystyka gG jest przeznaczona przede wszystkim do ochrony przewodów i instalacji przed przeciążeniem i zwarciem. Do bezpośredniej ochrony silników zaleca się stosowanie bezpieczników z charakterystyką gM (ochrona silników) lub wyłączników silnikowych. W przypadku zastosowań silnikowych wkładkę gG można umieścić w obwodzie zasilania, ale wymagane jest dodatkowe zabezpieczenie przeciążeniowe silnika.
• Jakie jest maksymalne napięcie robocze dla prądu stałego? Dla prądu stałego napięcie znamionowe wynosi 440 V. Przy wyższych napięciach lub w obwodach o dużej indukcyjności może być wymagana weryfikacja zdolności wyłączania – należy postępować zgodnie z danymi katalogowymi producenta.
• Czy można stosować tę wkładkę w podstawach bezpiecznikowych innych producentów? Tak, pod warunkiem że podstawa ma rozmiar NH1 i jest zgodna z wymiarami oraz zaciskami wkładki. Należy jednak zawsze sprawdzić kompatybilność mechaniczną i elektryczną oraz upewnić się, że prąd znamionowy podstawy jest nie mniejszy niż 16 A.
