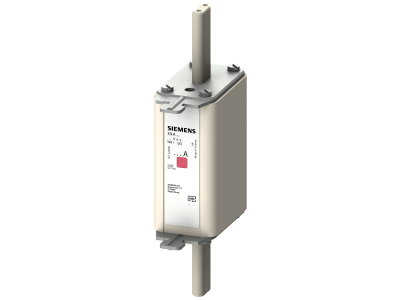

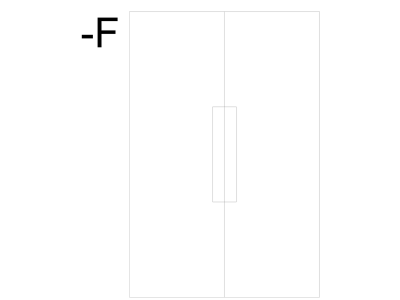

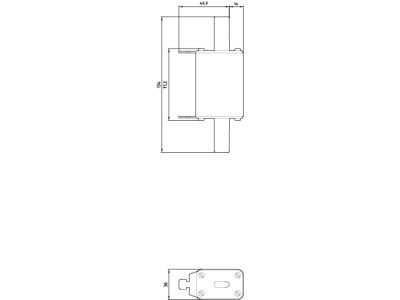

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 160 A, gG, Un AC: 690 V, Un DC: 440 V | 3NA7136-6 Siemens

Alternatywny kod produktu: 3NA71366

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7136-6 typu NH1 to element selektywnej ochrony przewodów i instalacji przed przeciążeniem oraz zwarciem. Prąd znamionowy 160 A i charakterystyka gG zapewniają skuteczne odłączanie obwodu w przypadku przekroczenia dopuszczalnych parametrów, minimalizując ryzyko uszkodzenia sprzętu i zagrożenia dla osób. Wkładka przystosowana jest do pracy w obwodach prądu przemiennego do 690 V oraz stałego do 440 V, co pozwala na stosowanie w szerokim spektrum instalacji przemysłowych i energetycznych.

• Prąd znamionowy 160 A: Gwarantuje pewną ochronę w obwodach o znacznym obciążeniu, zapobiegając przegrzaniu przewodów i izolacji.
• Charakterystyka gG (do ogólnego zastosowania): Zapewnia selektywność z innymi aparatami w rozdzielnicy oraz wysoką zdolność zwarciową, niezbędną w instalacach przemysłowych.
• Napięcie AC 690 V / DC 440 V: Umożliwia stosowanie w sieciach trójfazowych oraz w obwodach prądu stałego, np. w systemach fotowoltaicznych czy trakcyjnych.
• Czujka kombinowana sygnalizująca zadziałanie: Wyraźna zmiana koloru z czerwonego na biały informuje o przepaleniu wkładki bez konieczności demontażu, co przyspiesza diagnostykę i zwiększa bezpieczeństwo obsługi.
• System NH w wielkości 1: Kompatybilny z typowymi podstawami NH, umożliwiający szybką wymianę w standardowych rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NA7136-6 spełnia wymagania europejskich norm dotyczących bezpieczników niskonapięciowych oraz posiada certyfikat CE. Zgodność z międzynarodowymi standardami gwarantuje bezpieczną i niezawodną pracę w instalacjach wykonanych zgodnie z obowiązującymi przepisami.

Zastosowanie

Wkładka NH1 160A przeznaczona jest do selektywnej ochrony przewodów, kabli oraz odbiorników w rozdzielnicach głównych i podrozdzielniach przemysłowych. Sprawdza się wszędzie tam, gdzie wymagana jest wysoka zdolność zwarciowa i pewność działania.

• Ochrona obwodów zasilających maszyny, silniki i urządzenia technologiczne w zakładach produkcyjnych.
• Selektywne zabezpieczenie rozdzielnic głównych przed zwarciami, umożliwiające lokalizację uszkodzenia bez wyłączania całej instalacji.
• Zabezpieczenie linii kablowych w sieciach dystrybucyjnych i oświetleniowych (AC i DC), np. w instalacjach fotowoltaicznych lub trakcji elektrycznej.
• Stosowanie w tablicach bezpiecznikowych jako zabezpieczenie przedłużaczy i przyłączy tymczasowych na budowach.

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie NH1 (np. 3NA3 ...) zamontowanej na szynie TH35 w rozdzielnicy. Przed włożeniem sprawdzić stan styków i brak uszkodzeń mechanicznych. Przekrój przewodów przyłączeniowych i moment dokręcania śrub zacisków dobrać zgodnie z dokumentacją producenta podstawy. Po wymianie sprawdzić poprawność sygnalizacji zadziałania (czerwony – sprawna, biały – przepalona). Nigdy nie mostkować przepalonej wkładki ani nie stosować zamienników o innych parametrach.

FAQ

• Jak rozpoznać, że wkładka przepaliła się bez wyjmowania? Wkładka wyposażona jest w czujkę kombinowaną, która zmienia kolor z czerwonego (stan gotowości) na biały po zadziałaniu. Jest to widoczne przez przezroczystą osłonę.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, producent podaje napięcie znamionowe DC 440 V, co pozwala na bezpieczne stosowanie w instalacjach fotowoltaicznych, bateryjnych czy trakcyjnych.
• Jaka jest różnica między charakterystyką gG a gL? Charakterystyka gG (ogólnego zastosowania) jest przeznaczona do ochrony przewodów i kabli przed przeciążeniem i zwarciem, natomiast gL dedykowana jest ochronie silników. Wkładka 3NA7136-6 ma charakterystykę gG.
