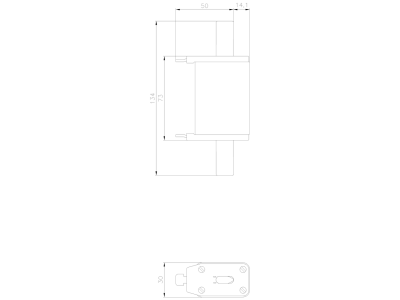

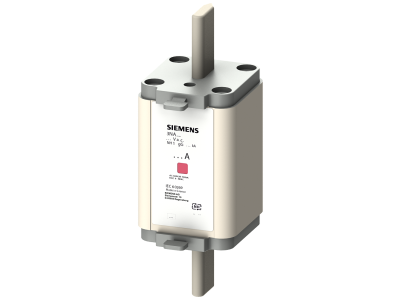

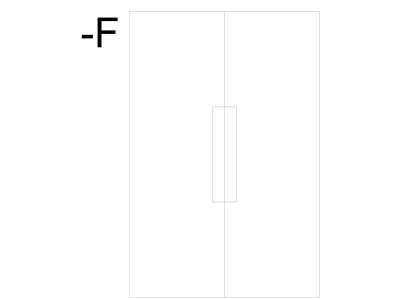

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 160 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA6136 Siemens

Alternatywny kod produktu: 3NA6136

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON, typu NH1, o prądzie znamionowym 160 A i charakterystyce gG (symbol katalogowy 3NA6136) zapewnia selektywną ochronę przewodów i instalacji przed przeciążeniem i zwarciem. Dzięki rozmiarowi NH1 idealnie sprawdza się w rozdzielnicach przemysłowych, gdzie wymagana jest wysoka zdolność wyłączania. Wbudowany kombinowany wskaźnik sygnalizuje zadziałanie bezpiecznika wyraźną zmianą koloru z czerwonego na biały, co ułatwia szybką lokalizację przepalonej wkładki bez użycia narzędzi pomiarowych.

• Prąd znamionowy 160 A: zabezpiecza obwody o dużym obciążeniu ciągłym, zapewniając bezpieczną pracę bez ryzyka nieuzasadnionego wyłączenia w normalnych warunkach.
• Charakterystyka gG: uniwersalna charakterystyka zwłoczna do selektywnej ochrony przewodów i urządzeń, pozwalająca na stosowanie w instalacjach o zróżnicowanych obciążeniach.
• Napięcie znamionowe AC 500 V / DC 440 V: gwarantuje niezawodne przerywanie zwarć zarówno w sieciach prądu przemiennego, jak i stałego, co rozszerza zakres zastosowań.
• Kombinowany wskaźnik przepalenia (czerwony → biały): umożliwia szybką identyfikację zadziałanego bezpiecznika bez konieczności wyjmowania wkładki, skracając czas przestoju.
• System bezpieczników NH SENTRON: sprawdzona konstrukcja odporna na obciążenia zwarciowe, dostępna w szerokim zakresie prądów i wielkości, co ułatwia projektowanie selektywnej ochrony w całej instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA6 jest zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania stawiane bezpiecznikom niskonapięciowym wielkiej mocy stosowanym w przemyśle i energetyce.

Zastosowanie

Dzięki wysokiej zdolności wyłączania i charakterystyce gG wkładka NH1 160 A znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów i urządzeń przed skutkami przeciążeń i zwarć. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach istniejących rozdzielnic.

• Selektywna ochrona przewodów głównych i odgałęzień w przemysłowych rozdzielnicach nn.
• Zabezpieczanie tablic rozdzielczych, szaf sterowniczych i linii kablowych w zakładach produkcyjnych.
• Ochrona obwodów zasilających maszyny, urządzenia technologiczne oraz instalacje oświetleniowe dużej mocy.
• Stosowanie w systemach dystrybucji energii w infrastrukturze komercyjnej i użyteczności publicznej.

Wskazówki Montażowe

Montaż i wymiana wkładek bezpiecznikowych może być wykonywana wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Należy stosować odpowiednią podstawę bezpiecznikową przeznaczoną dla wielkości NH1 (zgodnie z dokumentacją producenta). Przekrój przewodów oraz moment dokręcania zacisków podstawy muszą być dobrane zgodnie z zaleceniami producenta i obowiązującymi przepisami. Przed montażem sprawdzić stan wskaźnika przepalenia – biały kolor oznacza przepaloną wkładkę, którą należy wymienić na nową o tych samych parametrach.

FAQ

• Czy wkładka posiada wskaźnik przepalenia? Tak, wbudowany kombinowany wskaźnik zmienia kolor z czerwonego na biały po zadziałaniu bezpiecznika, co umożliwia szybkie zlokalizowanie przepalonej wkładki.
• Jakie jest maksymalne napięcie stałe? Dla obwodów DC napięcie znamionowe wynosi 440 V. Przy wyższych napięciach lub w obwodach z dużą indukcyjnością należy skonsultować projekt z producentem podstawy bezpiecznikowej.
• Czy charakterystyka gG nadaje się do ochrony silników? Charakterystyka gG jest przewidziana do selektywnej ochrony przewodów. Do bezpośredniej ochrony silników zaleca się bezpieczniki z charakterystyką aM lub wyłączniki silnikowe. Wkładkę gG można jednak stosować w obwodach silnikowych jako zabezpieczenie zwarciowe w połączeniu z odpowiednim przekaźnikiem przeciążeniowym.
