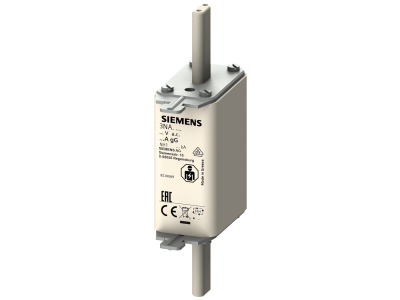

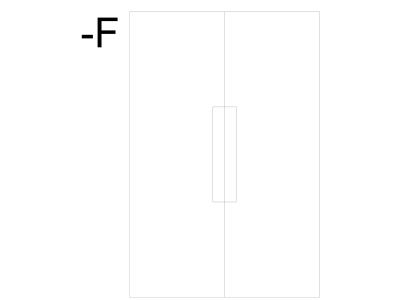

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 160 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3136 Siemens

Alternatywny kod produktu: 3NA3136

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy typu NH1, o prądzie znamionowym 160 A i charakterystyce gG (selektywnej), przeznaczona do ochrony przewodów i instalacji przed przeciążeniem i zwarciem. Napięcie znamionowe AC 500 V oraz DC 440 V czyni ją odpowiednią do zastosowań w obwodach prądu przemiennego i stałego o wysokim zapotrzebowaniu mocy. Symbol katalogowy: 3NA3136.

• Prąd znamionowy 160 A: zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania wkładki przy zachowaniu odpowiedniego zapasu.
• Charakterystyka gG (selektywna): gwarantuje wybiórcze odłączanie tylko uszkodzonego obwodu, minimalizując wyłączenia innych odbiorników i zwiększając niezawodność instalacji.
• Napięcie znamionowe AC 500 V / DC 440 V: umożliwia stosowanie zarówno w standardowych sieciach trójfazowych, jak i w obwodach prądu stałego (np. w systemach fotowoltaicznych lub zasilaczach przemysłowych).
• Wielkość NH1: kompatybilna z rozłącznikami bezpiecznikowymi i podstawami w standardzie NH1, co ułatwia wymianę i zapewnia uniwersalność montażu w rozdzielnicach.
• Niskonapięciowa konstrukcja wielkiej mocy: wykonana z materiałów odpornych na wysokie temperatury i prądy zwarciowe, zapewniająca bezpieczne odłączenie w krytycznych warunkach.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA3136 spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych oraz certyfikat CE. Charakterystyka gG jest zgodna z klasyfikacją IEC dla selektywnej ochrony przewodów. Produkt przeznaczony do stosowania w obwodach o napięciu do 500 V AC i 440 V DC.

Zastosowanie

Wkładka bezpiecznikowa NH1 160 A gG znajduje zastosowanie przede wszystkim w sektorze przemysłowym i budynkowym jako element ochrony przewodów i rozdziału energii.

• Ochrona głównych obwodów zasilających w rozdzielnicach głównych i tablicach rozdzielczych.
• Zabezpieczenie przeciążeniowe i zwarciowe odbiorników o dużym poborze prądu, takich jak silniki elektryczne, transformatory czy piece przemysłowe.
• Stosowanie w obwodach prądu stałego (DC), np. w systemach zasilania awaryjnego, prostownikowych lub fotowoltaicznych.
• Selektywna ochrona w instalacjach wielostopniowych, gdzie wymagane jest wyłączenie jedynie niesprawnej gałęzi.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest odizolowany. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej lub rozłączniku bezpiecznikowym przeznaczonym dla wielkości NH1. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 160 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według dokumentacji producenta rozłącznika.

FAQ

• Czy wkładka 3NA3136 nadaje się do ochrony obwodów prądu stałego? Tak, napięcie znamionowe DC wynosi 440 V, co czyni ją odpowiednią do obwodów stałoprądowych o tym napięciu, np. w systemach bateryjnych lub falownikowych.
• Co oznacza charakterystyka gG? Jest to charakterystyka selektywna (gG – general purpose, gL – line protection) przeznaczona do ochrony przewodów i instalacji przed przeciążeniem i zwarciem. Zapewnia wybiórcze działanie w przypadku uszkodzenia tylko w danym obwodzie.
• Jakie są wymiary wkładki NH1? Wkładka NH1 ma standardowe wymiary zgodne z normą DIN 43620-1 dla bezpieczników NH wielkości 1. Szczegółowe dane gabarytowe dostępne są w karcie katalogowej producenta.
