Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH1, In: 100 A, gG, Un AC: 500 V, Un DC: 440 V | 3NA3130 Siemens

Alternatywny kod produktu: 3NA3130

Opis i Kluczowe Cechy

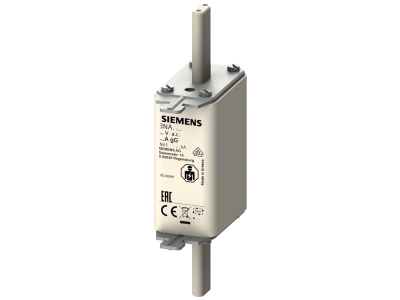

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3130 (wielkość NH1) o prądzie znamionowym 100 A i charakterystyce gG. Zaprojektowana do selektywnej ochrony przewodów i instalacji przed skutkami przeciążeń i zwarć. Napięcie znamionowe AC 500 V / DC 440 V gwarantuje uniwersalność zastosowania zarówno w sieciach prądu przemiennego, jak i stałego.

• Prąd znamionowy In = 100 A: Bezpieczna praca w obwodach o znacznym obciążeniu, z odpowiednią rezerwą przeciążeniową.
• Charakterystyka gG (ogólnego zastosowania): Chroni przewody i instalacje przed przeciążeniami i zwarciami, umożliwiając selektywne wyłączanie obwodów.
• Napięcie znamionowe AC 500 V / DC 440 V: Przystosowana do pracy w instalacjach prądu przemiennego i stałego, zwiększając elastyczność zastosowań.
• Wielkość NH1: Kompatybilna z typowymi uchwytami i podstawami bezpiecznikowymi NH, ułatwia integrację z istniejącą infrastrukturą rozdzielnic.
• Wysoka zdolność zwarciowa: Skutecznie odłącza obwód w razie zwarcia, chroniąc osoby i sprzęt przed skutkami awarii.

Zgodność z Normami

Wkładka bezpiecznikowa 3NA3130 spełnia wymagania europejskich norm bezpieczeństwa i posiada oznakowanie CE. Produkt zgodny z powszechnie stosowanymi standardami DIN dla bezpieczników NH, co potwierdza jego niezawodność w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Wkładka bezpiecznikowa NH1 100A gG przeznaczona jest do selektywnej ochrony przewodów i instalacji w rozdzielnicach głównych oraz podrozdzielniach – zarówno w sieciach AC, jak i DC.

• Ochrona kabli i przewodów w obwodach oświetleniowych, gniazd wtyczkowych i odbiorników mocy.
• Zabezpieczanie rozdzielnic w budynkach przemysłowych, komercyjnych i mieszkalnych.
• Stosowanie w systemach fotowoltaicznych (strona DC) oraz stacjach ładowania pojazdów elektrycznych.
• Element systemu selektywnej ochrony – umożliwia wyłączenie tylko uszkodzonego obwodu, minimalizując przestoje.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia. Należy stosować odpowiednie podstawy i uchwyty bezpiecznikowe NH1. Przekrój przewodów dobrać zgodnie z obowiązującymi przepisami. Przed uruchomieniem sprawdzić poprawność montażu oraz dokręcenie połączeń.

FAQ

• Jaki jest stopień ochrony IP wkładki? Wkładka bezpiecznikowa nie ma samodzielnego stopnia ochrony IP – zależny on jest od obudowy lub podstawy, w której jest zamontowana. W typowych rozdzielnicach stosuje się IP20 lub wyższy.
• Czy wkładka nadaje się do pracy w obwodach DC? Tak, napięcie znamionowe DC wynosi 440 V, co pozwala na stosowanie w instalacjach prądu stałego, np. w systemach fotowoltaicznych.
• Czy wkładka 3NA3130 jest zamiennikiem innych modeli? Jest to standardowa wkładka NH1 o prądzie 100 A i charakterystyce gG, kompatybilna z podstawami bezpiecznikowymi NH1 innych producentów pod warunkiem zgodności wymiarowej i elektrycznej.
