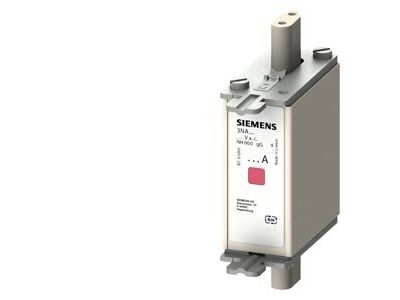

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 80 A, gG, Un AC: 500 V, Un DC: 250V | 3NA7824 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH000 o prądzie znamionowym 80A i charakterystyce gG to kluczowy element selektywnej ochrony instalacji elektrycznych. Chroni przewody, urządzenia i systemy poprzez szybkie i pewne odłączenie w przypadku zwarcia lub przeciążenia prądowego. Wyposażona w system sygnalizacji wyłączenia – czerwony wskaźnik zmienia kolor na biały, sygnalizując konieczność wymiany wkładki. Napięcie znamionowe AC 500V i DC 250V zapewnia kompatybilność z szerokim zakresem instalacji przemysłowych i energetycznych.

• Prąd znamionowy 80A: Zapewnia selektywną ochronę obwodów o średnim obciążeniu, eliminując ryzyko uszkodzeń spowodowanych przeciążeniem.
• Charakterystyka gG: Uniwersalna ochrona zarówno przed zwarciem, jak i długotrwałym przeciążeniem – standardowe rozwiązanie dla instalacji przemysłowych.
• Znamionowe napięcie AC 500V/DC 250V: Kompatybilność z niskonapięciowymi instalacjami przemysłowymi, energetycznymi i budynkowymi.
• Sygnalizacja wyłączenia: Widoczna zmiana koloru wskaźnika z czerwonego na biały ułatwia szybką identyfikację uszkodzonego bezpiecznika.
• Wielkość NH000: Kompaktowa konstrukcja pozwala na montaż w ograniczonych przestrzeniach, typowa dla rozdzielnic przemysłowych i energetycznych.

Zgodność z Normami

Wkładka bezpiecznika NH000 80A gG spełnia wymagania norm europejskich i międzynarodowych dotyczących bezpieczeństwa instalacji elektrycznych, w tym normy IEC 60269 i EN 60269. Produkt posiada oznakowanie CE, potwierdzające zgodność z dyrektywami unijnymi.

Zastosowanie

Wkładki bezpiecznikowe NH000 80A gG znajdują zastosowanie w instalacjach wymagających selektywnej ochrony obwodów o średnim i dużym obciążeniu prądowym.

• Ochrona głównych obwodów rozdzielnic przemysłowych i energetycznych.
• Zabezpieczenie linii zasilających maszyn i urządzeń o poborze mocy do 40 kW (przy 500V AC).
• Selektywna ochrona obwodów oświetleniowych w halach produkcyjnych i magazynach.
• Stosowanie w systemach zasilania awaryjnego i UPS jako element ochrony przeciwzwarciowej.

Wskazówki Montażowe

Montaż i wymianę wkładki należy przeprowadzać wyłącznie po bezwzględnym odłączeniu napięcia w obwodzie. Używać wyłącznie odpowiednich uchwytów i narzędzi do montażu wkładek NH (nożyce do bezpieczników, szczypce izolowane). Wkładkę należy umieścić w gnieździe bezpiecznikowym, upewniając się, że styki są prawidłowo osadzone i nie ma luzów. Po zamontowaniu sprawdzić, czy wskaźnik sygnalizacyjny jest widoczny i nieuszkodzony. Nigdy nie wymieniaj wkładki na inny typ lub charakterystykę prądową niż zalecana w dokumentacji instalacji.

FAQ

• Co oznacza charakterystyka gG? Charakterystyka gG oznacza, że wkładka chroni zarówno przed zwarciem (szybkie działanie), jak i długotrwałym przeciążeniem (działanie termiczne). Jest to standardowa charakterystyka dla ochrony przewodów i kabli.
• Czy wkładka NH000 80A gG nadaje się do instalacji DC? Tak, wkładka jest przystosowana do pracy przy napięciu stałym do 250V, co czyni ją uniwersalną dla instalacji przemysłowych zasilanych zarówno prądem przemiennym, jak i stałym.
• Jak wymienić wkładkę po zadziałaniu? Po odłączeniu napięcia należy odczekać kilka minut na ostygnięcie wkładki. Następnie wyjąć ją za pomocą odpowiednich narzędzi, upewnić się, że nowa wkładka ma ten sam prąd znamionowy (80A) i charakterystykę (gG), a następnie włożyć ją w gniazdo, dociskając pewnie do styku.
