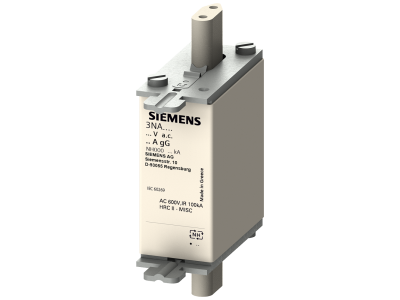

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 6 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA3801-6 Siemens

Alternatywny kod produktu: 3NA38016

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy SENTRON 3NA3801-6 w rozmiarze NH000 o prądzie znamionowym 6 A i charakterystyce gG zapewnia selektywną ochronę przewodów i instalacji przed przeciążeniem oraz zwarciem. Przeznaczona do pracy w obwodach prądu przemiennego do 690 V oraz stałego do 250 V, gwarantuje bezpieczne odłączenie uszkodzonego obwodu przy zachowaniu ciągłości zasilania pozostałych części instalacji.

• Prąd znamionowy 6 A (charakterystyka gG): Precyzyjna ochrona przewodów o niskim obciążeniu – bezpieczne odłączenie przy przeciążeniu i zwarciu bez ryzyka uszkodzenia dalszych elementów instalacji.
• Napięcie znamionowe AC 690 V / DC 250 V: Wysokie napięcie pracy umożliwia stosowanie w przemysłowych rozdzielnicach oraz instalacjach wymagających separacji obwodów prądu stałego i przemiennego.
• Wielkość NH000: Kompaktowa obudowa ułatwia montaż w standardowych podstawach bezpiecznikowych NH, oszczędzając miejsce w szafie sterowniczej.
• Selektywna charakterystyka gG (zwłoczna): Zapewnia koordynację z innymi zabezpieczeniami – zwarcie lub przeciążenie w jednym obwodzie nie powoduje wyłączenia zasilania w pozostałych.
• System SENTRON 3NA3: Sprawdzona jakość i niezawodność w ochronie osób, sprzętu i systemu – bezpieczne odłączenie w warunkach awaryjnych.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jej konstrukcja i parametry gwarantują zgodność z standardami DIN dla bezpieczników NH, co potwierdza bezpieczeństwo stosowania w instalacjach niskiego napięcia.

Zastosowanie

Dzięki charakterystyce gG i wysokiemu napięciu znamionowemu wkładka 3NA3801-6 znajduje zastosowanie w ochronie obwodów o niewielkim obciążeniu, wymagających selektywnego wyłączania.

• Ochrona przewodów i kabli w przemysłowych rozdzielnicach głównych oraz podrozdzielniach.
• Zabezpieczanie obwodów sterowniczych, zasilania przekaźników i styczników w szafach automatyki.
• Stosowanie w instalacjach prądu stałego (np. zasilacze, prostowniki) do 250 V DC.
• Selektywna ochrona w systemach dystrybucji energii, gdzie wymagane jest różnicowanie czasu zadziałania zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed jakimikolwiek pracami bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Wkładkę instaluje się w dedykowanej podstawie NH (np. 3NA3 800) na szynie TH35 lub bezpośrednio w uchwycie. Moment dokręcania zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją podstawy i obowiązującymi normami. Po zamontowaniu sprawdź pewność osadzenia oraz brak widocznych uszkodzeń obudowy.

FAQ

• Czy wkładka ma wskaźnik zadziałania? W dostarczonej karcie katalogowej nie podano informacji o wskaźniku. W standardowych bezpiecznikach NH często stosuje się wskaźnik przepalenia – przed zakupem zalecamy sprawdzenie konkretnego wariantu w dokumentacji technicznej.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie posiada określonego IP – po zamontowaniu w szczelnej obudowie zapewnia ochronę przed przypadkowym dotykiem części czynnych.
• Czy charakterystyka gG nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ochrony przewodów przed przeciążeniem i zwarciem. Do ochrony silników zaleca się bezpieczniki z charakterystyką aM (towarzyszącą) lub wyłączniki silnikowe – wkładka 3NA3801-6 jest optymalna do zabezpieczania linii kablowych.
