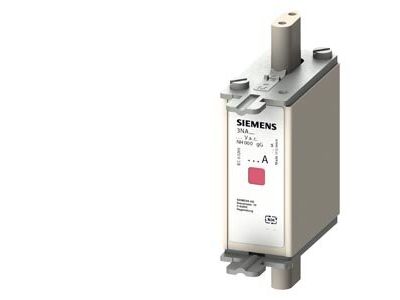

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 6 A, gG, Un AC: 500 V, Un DC: 250 V | 3NA7801 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH000 o prądzie znamionowym 6 A i charakterystyce gG stanowi kluczowy element selektywnej ochrony instalacji elektrycznych. Przeznaczona do współpracy z podstawami bezpiecznikowymi NH, zapewnia skuteczną ochronę przed przeciążeniami i zwarciami. Charakterystyka gG gwarantuje szybkie działanie w przypadku zwarcia oraz łagodniejszą reakcję przy przeciążeniach, co minimalizuje ryzyko uszkodzenia chronionych obwodów.

• Prąd znamionowy 6 A: Idealny do zabezpieczenia obwodów oświetleniowych, gniazd wtykowych lub niewielkich odbiorników o niskim poborze mocy.
• Charakterystyka gG: Uniwersalne zastosowanie – szybkie wyłączanie w przypadku zwarcia oraz ochrona przed przeciążeniami dzięki powolnemu topieniu się wkładki.
• Napięcie znamionowe AC 500 V / DC 250 V: Kompatybilność z szerokim zakresem instalacji jedno- i wielofazowych, zarówno przemysłowych, jak i budowlanych.
• Wielkość NH000: Zwarta konstrukcja ułatwia montaż w podstawach bezpiecznikowych o niewielkich wymiarach, typowych dla instalacji niskonapięciowych.
• Selektywna ochrona instalacji: Zapewnia odpowiednią hierarchię zabezpieczeń, chroniąc obwody przed nadmiernym prądem bez wyłączania całego układu.

Zgodność z Normami

Wkładka bezpiecznika NH000 spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2, które określają wymagania dla bezpieczników niskonapięciowych. Produkt posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH000 znajdują zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony obwodów o niewielkim poborze mocy.

• Zabezpieczenie obwodów oświetleniowych w budynkach mieszkalnych i biurowych.
• Ochrona gniazd wtykowych w instalacjach biurowych, warsztatowych i przemysłowych.
• Zabezpieczenie niewielkich odbiorników przemysłowych, takich jak napędy, regulatory czy automatyka.
• Stosowanie w szafach rozdzielczych i tablicach elektrycznych o kompaktowych wymiarach.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w chronionym obwodzie. Przed montażem należy upewnić się, że prąd znamionowy wkładki odpowiada parametrom chronionego obwodu. Wkładkę umieścić w podstawie bezpiecznikowej NH000, upewniając się o prawidłowym osadzeniu styków. Po montażu należy przeprowadzić próbę działania, sprawdzając, czy wkładka wyłącza obwód w przypadku zwarcia. Podczas eksploatacji regularnie kontrolować stan wkładki – wymieniać w przypadku widocznych uszkodzeń lub śladów przegrzania.

FAQ

• Czy charakterystyka gG jest odpowiednia do wszystkich typów obwodów? Charakterystyka gG jest uniwersalna i nadaje się do zabezpieczania większości obwodów oświetleniowych, gniazd wtykowych i niewielkich odbiorników. Dla obwodów o wysokim współczynniku udaru prądowego zalecana może być charakterystyka aM.
• Jaka jest różnica między NH000 a innymi wielkościami bezpieczników NH? Wielkość NH000 charakteryzuje się niewielkimi wymiarami, co umożliwia montaż w ciasnych szafach rozdzielczych. Jest przeznaczona do obwodów o niższym prądzie znamionowym w porównaniu do większych wielkości NH.
• Czy wkładka może być stosowana w instalacjach DC? Tak, wkładka jest przystosowana do pracy przy napięciu stałym do 250 V, co pozwala na jej stosowanie w instalacjach solarnych lub telekomunikacyjnych.
