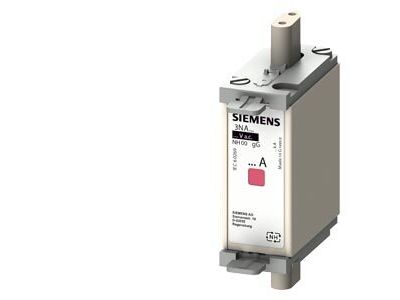

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 50 A, gG, Un AC: 500 V, Un DC: 250V | 3NA6820 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy w wielkości NH000 o prądzie znamionowym 50 A i charakterystyce gG stanowi kluczowy element selektywnej ochrony instalacji elektrycznych. Zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami, odłączając obwód w sposób bezpieczny i niezawodny. Przeznaczona do pracy w obwodach AC do 500 V i DC do 250 V.

• Prąd znamionowy 50 A: Optymalny dla zabezpieczenia przewodów o średnicy do 16 mm² w instalacjach przemysłowych i budynkowych.
• Charakterystyka gG: Pełna ochrona – reaguje na przeciążenia i zwarcia, minimalizując ryzyko uszkodzeń instalacji i urządzeń.
• Napięcie znamionowe AC 500 V / DC 250 V: Uniwersalne zastosowanie w instalacjach niskiego napięcia, zarówno prądu przemiennego, jak i stałego.
• Wielkość NH000: Kompaktowa budowa – oszczędność miejsca w szafach i rozdzielnicach, łatwy montaż w podstawach bezpiecznikowych.
• Selektywna ochrona: Precyzyjne działanie w układzie kaskadowym zabezpieczeń, zapobiega nieuzasadnionym wyłączeniom całej instalacji.

Zgodność z Normami

Wkładka bezpiecznika NH000 spełnia wymagania norm europejskich dotyczących bezpieczników niskonapięciowych, w tym normy PN-EN 60269-1 i PN-EN 60269-2. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe NH000 znajdują zastosowanie w instalacjach elektrycznych wymagających wysokiej selektywności zabezpieczeń i niezawodnej ochrony.

• Ochrona przewodów zasilających w rozdzielnicach przemysłowych i budynkowych.
• Zabezpieczenie obwodów maszyn i urządzeń o dużym zapotrzebowaniu na moc.
• Selektywna ochrona gałęzi instalacji w układach kaskadowych zabezpieczeń.
• Stosowanie w systemach zasilania awaryjnego i UPS, gdzie wymagana jest precyzyjna ochrona obwodów.

Wskazówki Montażowe

Montaż wkładki bezpiecznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP wyłącznie w stanie beznapięciowym. Podstawę bezpiecznikową należy uprzednio odłączyć od zasilania i upewnić się, że nie ma napięcia. Wkładkę należy włożyć do podstawy, upewniając się, że styki są odpowiednio osadzone. Po montażu sprawdzić poprawność działania poprzez symulację zwarcia (jeśli dozwolone w danej instalacji). Regularnie kontrolować stan wkładki i podstawy – wymiana powinna następować przy jakichkolwiek oznakach uszkodzeń mechanicznych lub termicznych. Pamiętaj: wymiana wkładki powinna nastąpić dopiero po usunięciu przyczyny jej zadziałania.

FAQ

• Czy wkładka NH000 nadaje się do ochrony obwodów DC? Tak, wkładka jest przeznaczona do pracy zarówno w obwodach AC do 500 V, jak i DC do 250 V, co czyni ją uniwersalnym rozwiązaniem dla instalacji mieszanych.
• Jaka jest różnica między charakterystyką gG a gM? Charakterystyka gG zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, natomiast gM jest przeznaczona głównie do ochrony silników i charakteryzuje się opóźnionym działaniem przy przeciążeniach. Dla większości instalacji zalecana jest gG ze względu na szeroki zakres ochrony.
• Czy wkładkę można stosować w podstawach innych niż NH000? Nie – wielkość NH000 jest znormalizowana i pasuje wyłącznie do podstaw bezpiecznikowych oznaczonych NH000. Stosowanie w innych podstawach grozi niewłaściwym działaniem i ryzykiem uszkodzeń.
