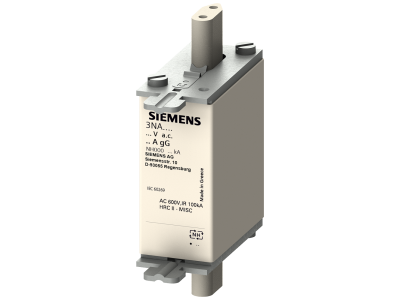

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 40 A, gG, Un AC: 690 V, Un DC: 250V | 3NA3817-6KJ Siemens

Alternatywny kod produktu: 3NA38176KJ

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON, symbol 3NA3817-6KJ, w wielkości NH000, przeznaczona do selektywnej ochrony przewodów i instalacji elektrycznych. Prąd znamionowy 40 A oraz charakterystyka gG zapewniają skuteczne bezpieczne odłączanie obwodu w przypadku przeciążenia lub zwarcia, minimalizując ryzyko uszkodzenia urządzeń i instalacji. Urządzenie przystosowane do pracy przy napięciu AC do 690 V oraz DC do 250 V.

• Prąd znamionowy 40 A: gwarantuje niezawodną ochronę obwodów o umiarkowanym obciążeniu, zapobiegając przegrzaniu przewodów i izolacji.
• Charakterystyka gG (do ogólnego stosowania): zapewnia selektywność wyłączeń w układzie zabezpieczeń, umożliwiając odcięcie tylko uszkodzonego obwodu bez wpływu na pozostałe części instalacji.
• Napięcie znamionowe AC 690 V: umożliwia stosowanie w instalacjach przemysłowych o napięciu trójfazowym 400 V oraz w sieciach o podwyższonym napięciu, zwiększając elastyczność aplikacji.
• Napięcie znamionowe DC 250 V: pozwala na bezpieczne zabezpieczenie obwodów prądu stałego, np. w zasilaczach awaryjnych czy systemach fotowoltaicznych.
• Wielkość NH000: kompaktowa obudowa ułatwia montaż w standardowych podstawach bezpiecznikowych NH, oszczędzając miejsce w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami międzynarodowych norm bezpieczeństwa dla bezpieczników niskonapięciowych. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymogów Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka bezpiecznika NH000 40 A gG znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych, gdzie wymagana jest selektywna ochrona przewodów i kabli. Sprawdza się w obwodach zarówno prądu przemiennego, jak i stałego.

• Ochrona przewodów zasilających przed przeciążeniem i zwarciem w instalacjach budynków przemysłowych i komercyjnych.
• Zabezpieczenie obwodów pomocniczych, oświetleniowych i siłowych w szafach sterowniczych maszyn.
• Stosowanie w układach, gdzie wymagana jest selektywność wyłączeń dla zachowania ciągłości zasilania pozostałych odbiorów.
• Zastosowanie w obwodach prądu stałego (np. 24 V, 48 V, 110 V DC) jako ochrona przed zwarciem w systemach sterowania i automatyce.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować dedykowane podstawy bezpiecznikowe NH000 zgodne z normą DIN. Przekrój przewodów przyłączanych do podstawy należy dobrać do prądu znamionowego 40 A (zalecany min. 6 mm² dla miedzi). Moment dokręcania śrub mocujących należy sprawdzić w dokumentacji producenta podstawy. Przed włożeniem wkładki upewnić się, że zaciski są czyste i nieuszkodzone.

FAQ

• Jaki jest prąd znamionowy wkładki? Prąd znamionowy (I_n) wynosi 40 A przy charakterystyce wyzwalania gG.
• Jakie napięcie znamionowe DC jest dopuszczalne? Wkładka może pracować przy napięciu stałym do 250 V DC. Należy sprawdzić, czy napięcie w obwodzie nie przekracza tej wartości.
• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona do ogólnej ochrony przewodów i instalacji, a nie do ochrony silników. Do silników zaleca się stosowanie bezpieczników aM lub wyłączników silnikowych. Wkładkę gG można stosować w obwodach, gdzie nie występują duże prądy rozruchowe.
