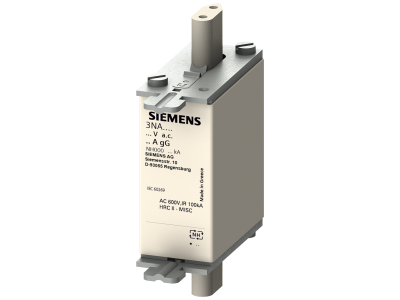

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 2 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA3802-6 Siemens

Alternatywny kod produktu: 3NA38026

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA3802-6 (seria 3NA3) to wkładka topikowa w rozmiarze NH000 o prądzie znamionowym 2 A i charakterystyce gG. Przeznaczona do selektywnej ochrony przewodów i instalacji elektrycznych przed skutkami przeciążenia i zwarcia. Dzięki znamionowemu napięciu przemiennemu 690 V AC oraz stałemu 250 V DC zapewnia bezpieczne odłączanie w warunkach przemysłowych i energetycznych.

• Prąd znamionowy 2 A (charakterystyka gG): Gwarantuje precyzyjną selektywną ochronę obwodów o niskim obciążeniu – zabezpiecza przewody i odbiorniki przed przegrzaniem w stanach przeciążenia oraz przed skutkami zwarć.
• Napięcie znamionowe 690 V AC / 250 V DC: Umożliwia pracę w instalacjach przemysłowych o podwyższonym napięciu oraz w obwodach prądu stałego, co zwiększa uniwersalność zastosowania.
• Rozmiar NH000: Kompaktowa obudowa ułatwia montaż w podstawach bezpiecznikowych NH, oszczędzając miejsce w rozdzielnicach i szafach sterowniczych.
• System SENTRON 3NA3: Sprawdzona seria wkładek topikowych zapewniająca powtarzalną charakterystykę wyłączania i wysoką zdolność zwarciową – kluczowa dla bezpieczeństwa ludzi i urządzeń.
• Selektywna ochrona: Dobrana charakterystyka gG pozwala na koordynację z innymi zabezpieczeniami, minimalizując wyłączenia nieobjętych awarią części instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA3802-6 została zaprojektowana zgodnie z europejskimi standardami dla bezpieczników niskonapięciowych. Produkt posiada oznaczenie CE oraz spełnia wymagania odpowiednich norm międzynarodowych, co potwierdza jego niezawodność i bezpieczeństwo stosowania w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Wkładka NH000 2A gG znajduje zastosowanie wszędzie tam, gdzie wymagana jest selektywna ochrona przewodów i urządzeń przy niskich prądach obciążenia.

• Ochrona obwodów sterowania i sygnalizacji w rozdzielnicach przemysłowych.
• Zabezpieczenie transformatorów małej mocy, przekaźników oraz styczników.
• Ochrona linii zasilających w szafach automatyki budynkowej (np. oświetlenie awaryjne, systemy HVAC).
• Stosowanie w instalacjach prądu stałego (do 250 V DC) do zabezpieczenia obwodów bateryjnych, falowników czy zasilaczy.

Wskazówki Montażowe

Montaż oraz wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia od obwodu. Należy stosować odpowiednią podstawę bezpiecznikową NH przystosowaną do rozmiaru NH000 (kubek). Przed zamontowaniem sprawdzić, czy parametry wkładki (prąd 2 A, napięcie 690 V AC / 250 V DC) są zgodne z wymaganiami chronionego obwodu. Dokręcanie elementów łączeniowych powinno odbywać się z momentem zalecanym w dokumentacji technicznej podstawy. Przekrój przewodów należy dobrać do prądu znamionowego i spodziewanego obciążenia.

FAQ

• Co oznacza oznaczenie gG na wkładce? Symbol gG oznacza charakterystykę bezpiecznika ogólnego przeznaczenia (general purpose). Jest to charakterystyka zwłoczna, która zapewnia selektywną ochronę przewodów i instalacji zarówno w stanach przeciążenia, jak i przy zwarciu.
• Jakie jest maksymalne napięcie dla prądu stałego? Zgodnie z danymi producenta wkładka 3NA3802-6 jest przystosowana do napięcia stałego do 250 V DC. Przy wyższych napięciach stałych nie gwarantuje się prawidłowego wyłączania.
• Czy tę wkładkę można stosować w podstawie bezpiecznikowej starszego typu? Tak, pod warunkiem że podstawa jest przystosowana do rozmiaru NH000 (wielkość 000) oraz posiada odpowiednie parametry elektryczne (prąd, napięcie, zdolność zwarciowa). Należy zawsze sprawdzić zgodność katalogową podstawy z wkładką.
