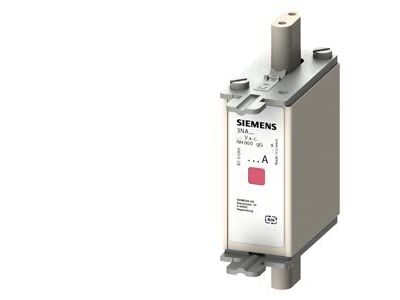

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 25 A, gG, Un AC: 500 V, Un DC: 250V | 3NA7810 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy NH000 o prądzie znamionowym 25 A i charakterystyce gG to element selektywnego zabezpieczenia instalacji elektrycznych. Zaprojektowana do współpracy z bezpiecznikami nożowymi NH, zapewnia skuteczną ochronę obwodów przed przeciążeniami i zwarciami poprzez bezzwłoczne przerywanie obwodu. Zmiana koloru wskaźnika z czerwonego na biały sygnalizuje wyłączenie bezpiecznika, ułatwiając szybką lokalizację uszkodzonego elementu.

• Prąd znamionowy 25 A: Idealny do zabezpieczenia obwodów o średnim obciążeniu, takich jak linie zasilające odbiorniki przemysłowe lub instalacje budynkowe.
• Charakterystyka gG (pełnozakresowa): Zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, zabezpieczając kable i urządzenia.
• Napięcie znamionowe AC 500 V / DC 250 V: Uniwersalne napięcie pracy pozwala na stosowanie w instalacjach jedno- i trójfazowych oraz obwodach prądu stałego.
• Sygnalizacja wyłączenia: Zmiana koloru wskaźnika z czerwonego na biały natychmiast informuje o zadziałaniu bezpiecznika, skracając czas diagnostyki.
• Standard wielkości NH000: Kompatybilna z szeroką gamą podstawek bezpiecznikowych NH, co ułatwia modernizację i wymianę w istniejących instalacjach.

Zgodność z Normami

Wkładka bezpiecznika NH000 spełnia wymagania normy PN-EN 60269-1 dotyczącej bezpieczników topikowych niskonapięciowych. Posiada deklarację zgodności CE oraz oznaczenie RoHS, potwierdzające zgodność z europejskimi dyrektywami w zakresie bezpieczeństwa i ochrony środowiska.

Zastosowanie

Wkładki bezpiecznikowe NH000 25 A gG znajdują zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony i niezawodnego działania w warunkach przeciążeń oraz zwarć.

• Zabezpieczenie rozdzielnic budynkowych i przemysłowych – ochrona obwodów zasilających gniazda, oświetlenie i odbiorniki stałe.
• Ochrona linii zasilających maszyny i urządzenia przemysłowe o średnim poborze mocy.
• Stosowanie w instalacjach trójfazowych jako zabezpieczenie fazowe w rozdzielnicach zasilających.
• Obwody prądu stałego, np. zasilacze DC, układy automatyki i sterowania.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH000 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Wkładkę należy wprowadzić do podstawy nożowej NH, upewniając się, że styki są czyste i nieuszkodzone. Po montażu sprawdzić poprawność osadzenia i działania wskaźnika sygnalizacyjnego. Nigdy nie wymieniać wkładki przy włączonym napięciu – grozi porażeniem prądem i uszkodzeniem instalacji. Regularnie kontrolować stan wkładek i podstaw.

FAQ

• Czym charakterystyka gG różni się od innych typów? Charakterystyka gG (pełnozakresowa) zapewnia ochronę zarówno przed przeciążeniami, jak i zwarciami, w przeciwieństwie do charakterystyk o węższym zakresie (np. aM), które są dedykowane konkretnym typom obciążeń.
• Czy wkładka działa w obwodach prądu stałego? Tak, wkładka NH000 25 A gG jest przystosowana do pracy przy napięciu znamionowym 250 V DC, co pozwala na jej stosowanie w obwodach stałoprądowych.
• Jak rozpoznać, że bezpiecznik został wyłączony? Wyłączenie sygnalizowane jest zmianą koloru wskaźnika z czerwonego na biały, co ułatwia szybką identyfikację uszkodzonego elementu podczas przeglądów instalacji.
