Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH000, In: 20 A, gG, Un AC: 690 V, Un DC: 250V | 3NA3807-6 Siemens

Alternatywny kod produktu: 3NA38076

Opis i Kluczowe Cechy

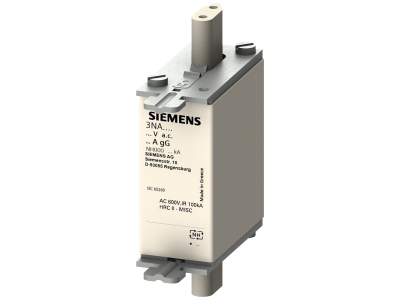

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON 3NA3807-6, w rozmiarze NH000, o prądzie znamionowym 20 A i charakterystyce gG. Zaprojektowana do selektywnej ochrony przewodów i instalacji elektrycznych. Dzięki napięciu znamionowemu AC do 690 V oraz DC do 250 V sprawdza się zarówno w sieciach przemysłowych, jak i w obwodach prądu stałego. Kompaktowa budowa wkładki NH000 ułatwia montaż w rozdzielnicach głównych i podrozdzielniach.

• Prąd znamionowy 20 A (charakterystyka gG): zapewnia skuteczną ochronę przed przeciążeniem i zwarciem dla przewodów oraz urządzeń końcowych, minimalizując ryzyko uszkodzenia instalacji.
• Napięcie znamionowe AC 690 V: umożliwia zastosowanie w systemach trójfazowych o podwyższonym napięciu, typowych dla obiektów przemysłowych i komercyjnych.
• Napięcie znamionowe DC 250 V: pozwala na ochronę obwodów prądu stałego, np. w rozdzielnicach fotowoltaicznych czy układach sterowania.
• Wielkość NH000: kompaktowa wkładka idealna do miejsc o ograniczonej przestrzeni, łatwa w wymianie dzięki standardowym uchwytom i podstawom NH.
• Seria SENTRON 3NA3: gwarantuje jakość i niezawodność Siemens, a dostępność szerokiego zakresu prądowego (2–1250 A) ułatwia dobór w ramach jednej rodziny bezpieczników.

Zgodność z Normami

Wkładka bezpiecznikowa NH Siemens SENTRON 3NA3807-6 jest produkowana zgodnie z europejskimi standardami dla bezpieczników niskonapięciowych oraz posiada certyfikat CE. Zapewnia to bezpieczną pracę w instalacjach wykonanych według obowiązujących przepisów i norm branżowych.

Zastosowanie

Wkładka bezpiecznikowa NH000 20 A gG przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych przed skutkami przeciążenia i zwarcia.

• Ochrona linii zasilających w rozdzielnicach głównych i podrozdzielniach przemysłowych oraz budynkowych.
• Zabezpieczenie obwodów odbiorczych o charakterze rezystancyjnym i silnikowym (w ramach charakterystyki gG).
• Stosowanie w układach prądu stałego do 250 V, np. w rozdzielnicach fotowoltaicznych lub obwodach automatyki.
• Wymiana uszkodzonych wkładek w istniejących instalacjach wykorzystujących system bezpieczników NH.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia oraz odciążeniu obwodu. Należy stosować odpowiednią podstawę bezpiecznikową NH (np. typu SL lub innych zgodnych z wielkością NH000). Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową oraz przepisami. Przed założeniem wkładki sprawdzić stan techniczny podstawy i usunąć ewentualne zanieczyszczenia.

FAQ

• Jaka jest charakterystyka wyzwalania tej wkładki? Wkładka posiada charakterystykę gG (ogólnego przeznaczenia), co oznacza, że jest przeznaczona do ochrony przewodów i instalacji przed przeciążeniem i zwarciem.
• Czy wkładkę można stosować w obwodach prądu stałego? Tak, produkt jest dopuszczony do napięcia DC 250 V, co umożliwia jego zastosowanie w instalacjach stałoprądowych, np. w systemach fotowoltaicznych.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej. Sama wkładka nie posiada własnej obudowy – jej ochrona jest określona przez obudowę rozdzielnicy lub podstawę (zazwyczaj IP20 dla wnętrz).
