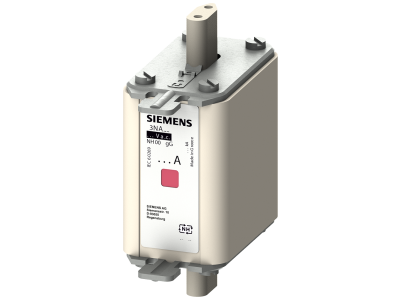

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 80 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA7824-6 Siemens

Alternatywny kod produktu: 3NA78246

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7824-6 (NH00, 80 A, gG) zapewnia selektywną ochronę przewodów i instalacji elektrycznych. Dzięki prądowi znamionowemu 80 A i charakterystyce gG skutecznie zabezpiecza przed skutkami przeciążeń i zwarć w obwodach prądu przemiennego do 690 V AC oraz stałego do 250 V DC.

• Prąd znamionowy 80 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając ochronę przewodów przed przegrzaniem w stanach przeciążenia.
• Charakterystyka gG: Gwarantuje selektywną ochronę przewodów i instalacji – wkładka odłącza zasilanie dopiero w przypadku rzeczywistego zagrożenia, minimalizując nieplanowane wyłączenia.
• Napięcie znamionowe AC 690 V / DC 250 V: Wysoka wytrzymałość napięciowa pozwala na stosowanie w obwodach przemysłowych oraz instalacjach niskiego napięcia.
• System sygnalizacji zadziałania (czujka kombinowana): Po przepaleniu wkładki następuje wyraźna zmiana koloru z czerwonego na biały, co ułatwia szybką identyfikację uszkodzonego elementu bez konieczności demontażu.
• Wielkość NH00: Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach i szafach sterowniczych, oszczędzając miejsce przy zachowaniu pełnej funkcjonalności ochronnej.

Zgodność z Normami

Wkładka bezpiecznikowa SENTRON 3NA7824-6 jest zgodna z europejskimi normami dla bezpieczników niskonapięciowych oraz posiada certyfikację CE. Spełnia wymagania standardów DIN dla bezpieczników wielkiej mocy, co potwierdza jej niezawodność i bezpieczeństwo w zastosowaniach przemysłowych.

Zastosowanie

Wkładka NH00 3NA7824-6 znajduje zastosowanie w rozdzielnicach głównych, tablicach bezpiecznikowych oraz szafach sterowniczych w obiektach przemysłowych i komercyjnych.

• Selektywna ochrona przewodów i kabli w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie torów zasilających odbiorniki przemysłowe, takie jak piece grzejne, transformatory czy układy sterowania.
• Ochrona instalacji przed skutkami zwarć i przeciążeń w budynkach użyteczności publicznej oraz obiektach komercyjnych.
• Koordynacja z wyłącznikami nadprądowymi w układach wymagających selektywności ochrony.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 zamontowanej na szynie TH35 (DIN) lub płycie montażowej. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A zgodnie z obowiązującymi normami. Przed wymianą wkładki bezwzględnie odłączyć napięcie i upewnić się, że obwód jest pozbawiony napięcia.

FAQ

• Czy wkładka bezpiecznikowa 3NA7824-6 nadaje się do zabezpieczania silników? Charakterystyka gG jest przeznaczona do selektywnej ochrony przewodów i instalacji. Do zabezpieczania silników zaleca się stosowanie wkładek z charakterystyką aM. Wkładka gG może być stosowana w obwodach silnikowych wyłącznie jako zabezpieczenie przewodów, nie samego silnika.
• Jak sprawdzić, czy wkładka bezpiecznikowa zadziałała? Wkładka 3NA7824-6 wyposażona jest w czujkę kombinowaną, która po przepaleniu zmienia kolor z czerwonego na biały. To wizualne wskazanie umożliwia szybką identyfikację przepalonej wkładki bez konieczności jej wyjmowania.
• Jaki jest stopień ochrony wkładki bezpiecznikowej? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy. Sama wkładka w połączeniu z odpowiednią podstawą zapewnia ochronę przed dotykiem bezpośrednim. W rozdzielnicach aparatura modułowa standardowo osiąga stopień ochrony IP20.
