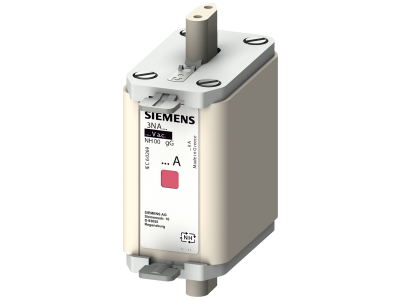

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 80 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA6824-6 Siemens

Alternatywny kod produktu: 3NA68246

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA6824-6 to wysokiej klasy element ochronny przeznaczony do selektywnej ochrony przewodów i instalacji elektrycznych. Prąd znamionowy 80 A oraz napięcie AC 690 V / DC 250 V zapewniają skuteczną ochronę w obwodach o znacznym obciążeniu. Wykonana w wielkości NH00, charakteryzuje się charakterystyką gG (do zastosowań ogólnych). Wbudowany czujnik kombinowany sygnalizuje wyłączenie bezpiecznika wyraźną zmianą koloru z czerwonego na biały.

• Prąd znamionowy 80 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i zapewniając selektywność wyłączeń.
• Napięcie znamionowe AC 690 V / DC 250 V: Umożliwia stosowanie w instalacjach przemysłowych o podwyższonym napięciu oraz w obwodach prądu stałego.
• Charakterystyka gG: Zapewnia ochronę przed przeciążeniami i zwarciami, dedykowana do ogólnych zastosowań w przewodach i rozdzielnicach.
• Wielkość NH00: Kompaktowe wymiary ułatwiają montaż w standardowych podstawach bezpiecznikowych NH, oszczędzając miejsce w rozdzielnicy.
• Sygnalizacja zadziałania (czerwony/biały): Umożliwia szybką identyfikację przepalonej wkładki bez konieczności demontażu, co skraca czas przeglądów i napraw.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NA6824-6 spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych (IEC/EN). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Stosowanie wkładek o odpowiedniej charakterystyce gG gwarantuje selektywną ochronę instalacji zgodnie z wymogami norm ochrony przeciwporażeniowej.

Zastosowanie

Wkładka bezpiecznikowa NH00 80 A znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz infrastrukturze energetycznej, gdzie wymagana jest niezawodna ochrona przewodów przed przeciążeniami i zwarciami.

• Selektywna ochrona głównych linii zasilających w rozdzielnicach niskiego napięcia.
• Zabezpieczenie odbiorników o dużym poborze mocy, takich jak silniki, transformatory, piece przemysłowe.
• Ochrona obwodów prądu stałego (do 250 V DC) w instalacjach fotowoltaicznych, systemach UPS lub trakcji.
• Stosowanie w ciągach bezpiecznikowych NH jako element selektywny w układach wielostopniowych.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 (zgodnej z normami), upewniając się, że styki są czyste i nieuszkodzone. Przekrój przewodów przyłączeniowych powinien być dobrany do prądu znamionowego 80 A zgodnie z obowiązującymi przepisami. Nie wolno używać wkładek o wyższym prądzie niż dobrana podstawa. Po zamontowaniu sprawdzić pewność osadzenia i zabezpieczyć przed przypadkowym dotknięciem.

FAQ

• Czy wkładka 3NA6824-6 ma wbudowaną sygnalizację optyczną? Tak, wkładka wyposażona jest w kombinowany czujnik, który po zadziałaniu zmienia kolor z czerwonego na biały, co umożliwia szybkie zlokalizowanie przepalonego bezpiecznika bez demontażu.
• Jakie jest maksymalne napięcie dla prądu stałego? Dla obwodów DC napięcie znamionowe wynosi 250 V (zgodnie z danymi katalogowymi). Przy wyższych napięciach stałych wkładka nie może być stosowana – należy dobrać odpowiedni wariant.
• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przystosowana do ogólnej ochrony przewodów i instalacji. Do ochrony silników zalecane są wkładki z charakterystyką aM lub inne zabezpieczenia silnikowe. Wkładka 80 A gG może być używana do zabezpieczenia przewodu zasilającego silnik, ale nie samego silnika przed przeciążeniem.
