Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 80 A, gG, Un AC: 500 V, Un DC: 250 V | 3NA7824-7 Siemens

Alternatywny kod produktu: 3NA78247

Opis i Kluczowe Cechy

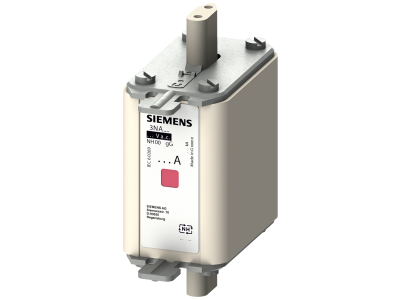

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7824-7 w rozmiarze NH00 o prądzie znamionowym 80 A i charakterystyce gG (zwłoczna) zapewnia selektywną ochronę przewodów i instalacji przed skutkami przeciążeń i zwarć. Dzięki napięciu znamionowemu AC 500 V / DC 250 V sprawdza się w obwodach niskiego napięcia o znacznym obciążeniu. Szerokość modułu zgodna z wymiarami systemu NH00 – przystosowana do montażu w podstawach bezpiecznikowych NH.

• Prąd znamionowy 80 A / charakterystyka gG: gwarantuje selektywne wyłączanie w przypadku przeciążenia lub zwarcia, chroniąc przewody i odbiorniki przed uszkodzeniem termicznym i dynamicznym.
• Napięcie znamionowe AC 500 V / DC 250 V: umożliwia stosowanie zarówno w sieciach prądu przemiennego, jak i stałego, w typowych instalacjach niskiego napięcia.
• Wielkość NH00: kompaktowa wkładka idealna do ograniczonej przestrzeni w rozdzielnicach, podstawach bezpiecznikowych i szafach sterowniczych.
• Sygnalizacja optyczna wyłączenia (czujka kombinowana): wyraźna zmiana koloru z czerwonego na biały informuje o zadziałaniu bezpiecznika, co przyspiesza lokalizację uszkodzonego obwodu.
• Bezpieczne odłączanie w warunkach zwarciowych: wkładka topikowa NH SENTRON 3NA7 zapewnia skuteczną ochronę osób i sprzętu poprzez szybkie i pewne przerwanie obwodu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wkładek bezpiecznikowych niskiego napięcia. Posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami i standardami bezpieczeństwa. Stosowanie w instalacjach zgodnych z przepisami jest warunkiem zachowania deklarowanych właściwości ochronnych.

Zastosowanie

Wkładka bezpiecznikowa NH00 80 A gG znajduje zastosowanie w rozdzielnicach głównych, podrozdzielnicach oraz szafach sterowniczych, gdzie niezbędna jest selektywna ochrona przewodów i odbiorników.

• Selektywna ochrona przewodów i kabli przed przeciążeniem i zwarciem w instalacjach niskiego napięcia.
• Zabezpieczanie odbiorników o stałym lub zmiennym poborze prądu (np. silniki, nagrzewnice, oświetlenie) w systemach przemysłowych i komercyjnych.
• Stosowanie w obwodach prądu stałego (DC) – rozdzielnice fotowoltaiczne, ładowarki baterii, układy sterowania.
• Jako element zabezpieczenia w układach redundantnych i krytycznych dla bezpieczeństwa, gdzie wymagana jest szybka lokalizacja zadziałania (dzięki sygnalizacji optycznej).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznikowej może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od obwodu i upewnieniu się, że obwód jest nieaktywny. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej NH00 zamontowanej na szynie TH35 (DIN) lub przykręconej zgodnie z instrukcją. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 80 A zgodnie z normą dotyczącą doboru przewodów. Moment dokręcania zacisków podstawy powinien być zgodny z dokumentacją producenta podstawy. Przed uruchomieniem sprawdzić poprawność osadzenia i braku uszkodzeń wkładki.

FAQ

• Czy wkładka posiada sygnalizację zadziałania? Tak, wkładka wyposażona jest w czujkę kombinowaną, która po przepaleniu zmienia kolor z czerwonego na biały, co pozwala szybko zidentyfikować uszkodzony bezpiecznik bez użycia przyrządów pomiarowych.
• Jaki jest stopień ochrony wkładki? Stopień ochrony zależy od zastosowanej podstawy bezpiecznikowej i obudowy. Sama wkładka nie ma określonego IP – wymaga montażu w podstawie zapewniającej odpowiednią ochronę przed dotykiem i ciałami stałymi (zazwyczaj IP20 w rozdzielnicy).
• Czy mogę użyć tej wkładki w obwodzie prądu stałego? Tak, wkładka ma napięcie znamionowe DC 250 V, co pozwala na stosowanie w obwodach stałego prądu o napięciu do 250 V. Należy jednak pamiętać, że dla prądu stałego zdolność wyłączeniowa jest ograniczona w porównaniu do AC – zaleca się konsultację z dokumentacją techniczną.
