Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 50 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA7820-6 Siemens

Alternatywny kod produktu: 3NA78206

Opis i Kluczowe Cechy

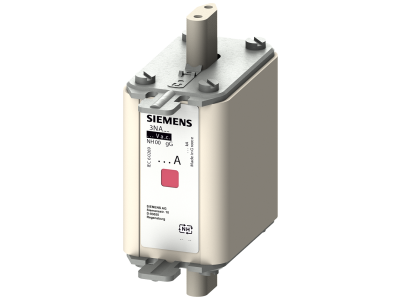

Wkładka bezpiecznika niskonapięciowego wielkiej mocy SENTRON 3NA7820-6 w rozmiarze NH00 o prądzie znamionowym 50 A i charakterystyce gG. Przeznaczona do napięcia przemiennego do 690 V oraz stałego do 250 V. Zapewnia selektywną ochronę przewodów i instalacji przed przeciążeniem i zwarciem. Posiada wbudowany wskaźnik zadziałania zmieniający kolor z czerwonego na biały.

• Prąd znamionowy 50 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Charakterystyka gG: selektywna ochrona przewodów i instalacji – wkładka reaguje na przeciążenia i zwarcia z odpowiednią zwłoką, zapewniając selektywność w systemie.
• Napięcie AC 690 V / DC 250 V: szeroki zakres zastosowań w sieciach przemysłowych i instalacjach niskiego napięcia.
• Wskaźnik zadziałania: wyraźna zmiana koloru z czerwonego na biały sygnalizuje przepalenie wkładki, co ułatwia szybką identyfikację i wymianę.
• Rozmiar NH00: kompaktowa konstrukcja pasująca do standardowych podstaw bezpiecznikowych NH, oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Produkt zgodny z obowiązującymi europejskimi normami dla bezpieczników niskonapięciowych oraz posiada certyfikat CE.

Zastosowanie

Wkładka bezpiecznika NH00 50 A gG znajduje zastosowanie w ochronie przewodów i instalacji przed skutkami przeciążeń i zwarć. Doskonale sprawdza się w następujących scenariuszach:

• Selektywna ochrona przewodów i kabli w rozdzielnicach głównych i podrozdzielnicach.
• Zabezpieczenie instalacji przemysłowych przed awariami w sieciach niskiego napięcia.
• Ochrona odbiorników o średnim poborze prądu, takich jak silniki, transformatory czy nagrzewnice.
• Systemy dystrybucji energii w budynkach komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Wkładkę montuje się w odpowiedniej podstawie bezpiecznikowej NH na szynie TH35 (DIN). Należy stosować się do zaleceń producenta dotyczących momentu dokręcania oraz dobrać przekrój przewodów do prądu znamionowego 50 A.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w czujkę kombinowaną, która po przepaleniu zmienia kolor z czerwonego na biały, co ułatwia lokalizację uszkodzonego bezpiecznika.
• Jakie napięcie stałe może przenosić wkładka? Wkładka przeznaczona jest do napięcia stałego do 250 V.
• Do jakich zastosowań przeznaczona jest charakterystyka gG? Charakterystyka gG (zwłoczna) stosowana jest do selektywnej ochrony przewodów i instalacji przed przeciążeniem i zwarciem – idealna do ogólnych zastosowań w sieciach niskiego napięcia.
