Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 40 A, gG, Un AC: 690 V, Un DC: 250 V | 3NA7817-6 Siemens

Alternatywny kod produktu: 3NA78176

Opis i Kluczowe Cechy

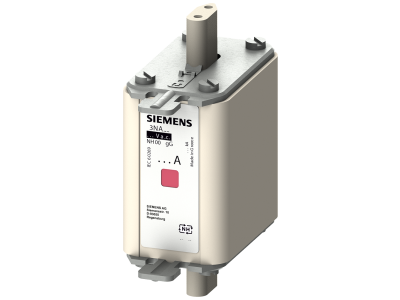

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA7817-6 w rozmiarze NH00 z charakterystyką gG zapewnia selektywną ochronę przewodów i instalacji elektrycznych. Prąd znamionowy 40 A i napięcie znamionowe 690 V AC / 250 V DC gwarantują skuteczne odłączanie w stanach przeciążenia i zwarcia, chroniąc osoby oraz urządzenia. Wkładka wyposażona jest w czujkę kombinowaną sygnalizującą zadziałanie wyraźną zmianą koloru z czerwonego na biały.

• Prąd znamionowy 40 A (charakterystyka gG): Optymalna ochrona przewodów i instalacji w obwodach o średnim obciążeniu – selektywne wyłączenie przy przeciążeniu i zwarciu bez zbędnych przerw w zasilaniu.
• Napięcie znamionowe 690 V AC / 250 V DC: Wszechstronne zastosowanie zarówno w sieciach prądu przemiennego, jak i stałego, z zachowaniem wysokiego poziomu bezpieczeństwa.
• Rozmiar NH00: Kompaktowa wkładka pasująca do standardowych podstaw NH, umożliwiająca łatwą wymianę i integrację w rozdzielnicach.
• Czujka kombinowana (wskaźnik zadziałania): Wyraźna zmiana koloru z czerwonego na biały po przepaleniu wkładki – szybka identyfikacja uszkodzonego bezpiecznika bez konieczności demontażu.
• System SENTRON: Sprawdzona niezawodność Siemensa w ochronie przeciwprzeciążeniowej i zwarciowej, wspierająca bezpieczeństwo osób i ciągłość procesów.

Zgodność z Normami

Wkładka bezpiecznika NH00 3NA7817-6 spełnia wymagania międzynarodowych norm dotyczących bezpieczników niskonapięciowych wielkiej mocy (seria IEC/EN 60269). Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wkładka NH00 40 A gG przeznaczona jest do selektywnej ochrony przewodów i instalacji w rozdzielnicach głównych, podrozdzielniach oraz w szafach sterowniczych. Dzięki charakterystyce gG łączy w sobie ochronę przed przeciążeniem i zwarciem, co czyni ją uniwersalnym rozwiązaniem.

• Ochrona przewodów zasilających w tablicach rozdzielczych budynków mieszkalnych, biurowych i przemysłowych.
• Zabezpieczenie wejść szaf sterowniczych oraz pól zasilających w instalacjach przemysłowych.
• Stosowanie w obwodach odbiorników o stałym obciążeniu – silników, grzałek, oświetlenia – gdzie wymagana jest selektywna koordynacja.
• Ochrona linii kablowych w sieciach przemiennego i stałego napięcia (do 250 V DC).

Wskazówki Montażowe

Montaż i wymianę wkładki bezpiecznika NH powinien wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NH00 (np. Siemens 3NH lub innej zgodnej). Przed instalacją sprawdzić ciągłość obwodu i brak napięcia. Dokręcanie styków w podstawie przeprowadzać zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających do podstawy należy dobrać do prądu znamionowego 40 A oraz warunków środowiskowych (temperatura otoczenia, sposób ułożenia).

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładka wyposażona jest w kombinowaną czujkę sygnalizującą przepalenie wyraźną zmianą koloru z czerwonego na biały. Umożliwia to szybką identyfikację uszkodzonego bezpiecznika bez konieczności wyjmowania go z podstawy.
• Do jakich napięć jest przeznaczona? Wkładka przystosowana jest do napięcia znamionowego 690 V AC oraz 250 V DC. Należy zawsze dobierać bezpiecznik do konkretnego napięcia w instalacji – przekroczenie wartości znamionowej grozi uszkodzeniem i utratą zdolności wyłączania.
• Co oznacza charakterystyka gG? Charakterystyka gG oznacza bezpieczniki ogólnego przeznaczenia (general purpose), które łączą w sobie zdolność do ochrony przed przeciążeniami i zwarciami. Są stosowane do zabezpieczania przewodów i instalacji, gdzie nie jest wymagana selektywność zwłoczna (np. jak w charakterystyce gL/gTr).
