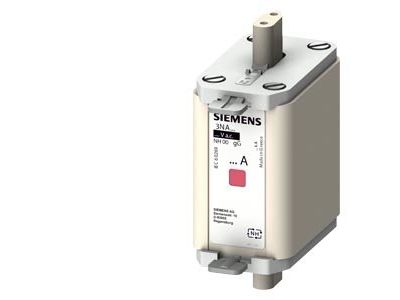

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 160 A, gG, Un AC: 500 V, Un DC: 250V | 3NA6836 Siemens

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy NH00 o prądzie znamionowym 160 A i charakterystyce gG to kluczowy element selektywnej ochrony instalacji elektrycznych przed przeciążeniami i zwarciami. Zaprojektowana do pracy w obwodach prądu przemiennego do 500 V AC i stałego do 250 V DC, zapewnia szybkie i skuteczne odłączenie chronionego obwodu, chroniąc urządzenia, instalacje oraz życie użytkowników. Wkładka charakteryzuje się wysoką zdolnością wyłączania, co gwarantuje niezawodność nawet w ekstremalnych warunkach.

• Prąd znamionowy 160 A: Przeznaczony do ochrony obwodów o dużym obciążeniu, takich jak główne magistrale zasilające, rozdzielnice budynków przemysłowych lub instalacje o wysokim poborze mocy.
• Charakterystyka gG (pełna zdolność wyłączania): Zapewnia ochronę zarówno przed zwarciami, jak i długotrwałymi przeciążeniami, co minimalizuje ryzyko uszkodzeń instalacji i urządzeń.
• Napięcie znamionowe AC 500 V / DC 250 V: Uniwersalne zastosowanie w instalacjach przemysłowych, komercyjnych i energetycznych, gdzie wymagane są wysokie parametry izolacji.
• Wielkość NH00: Kompaktowa konstrukcja ułatwiająca montaż w rozdzielnicach i szafach sterowniczych, oszczędzająca miejsce w układach o wysokiej gęstości aparatury.
• Selektywna ochrona instalacji: Zapewnia jednoczesną ochronę różnych obwodów bez ryzyka niepotrzebnego wyłączania całej instalacji.

Zgodność z Normami

Wkładka bezpiecznika spełnia wymagania normy europejskiej PN-EN 60269-1 oraz PN-EN 60269-2, określających wymagania dla bezpieczników niskonapięciowych. Posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładka bezpiecznika NH00 o prądzie 160 A i charakterystyce gG znajduje zastosowanie w instalacjach wymagających wysokiej selektywności i niezawodności ochrony.

• Główne rozdzielnice budynków przemysłowych i komercyjnych – ochrona magistrali zasilających i obwodów odbiorczych.
• Instalacje energetyczne i stacje transformatorowe – zabezpieczenie kabli i linii zasilających przed skutkami zwarć i przeciążeń.
• Rozdzielnice maszyn i urządzeń przemysłowych – ochrona silników, napędów i obwodów sterowniczych o wysokim poborze mocy.
• Systemy zasilania awaryjnego (UPS) i bateryjne – zabezpieczenie akumulatorów i obwodów stałoprądowych.
• Instalacje fotowoltaiczne – ochrona falowników i obwodów DC przed zwarciami i przeciążeniami.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej NH00 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP wyłącznie w stanie beznapięciowym. Przed instalacją należy upewnić się, że prąd znamionowy wkładki jest zgodny z obwodem oraz że charakterystyka gG jest odpowiednia dla wymagań instalacji. Wkładkę należy umieścić w gnieździe noża bezpiecznikowego, dociskając ją wystarczająco mocno, aby zapewnić dobry kontakt elektryczny. Po montażu zaleca się sprawdzenie prawidłowości działania przez przeprowadzenie testu obciążeniowego. Nigdy nie należy wymieniać wkładki pod napięciem.

FAQ

• Jakie jest znaczenie charakterystyki gG? Charakterystyka gG oznacza, że wkładka zapewnia ochronę zarówno przed zwarciami, jak i długotrwałymi przeciążeniami. „g” odnosi się do pełnej zdolności wyłączania, a „G” do ogólnego zastosowania.
• Czy wkładka NH00 jest kompatybilna z innymi wielkościami bezpieczników NH? Tak, wkładki NH00 są kompatybilne z gniazdami noży bezpiecznikowych przystosowanych do wielkości NH00, jednak nie powinny być stosowane w gniazdach przeznaczonych dla większych wielkości bezpieczników (np. NH0, NH1).
• Jaka jest maksymalna zdolność wyłączania wkładki? Zdolność wyłączania nie została podana w dostępnych danych. Szczegółowe informacje znajdują się w dokumentacji technicznej producenta lub na etykiecie produktu.
