Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 100 A, gG, Un AC: 690 V, Un DC: 250V | 3NA7830-6 Siemens

Alternatywny kod produktu: 3NA78306

Opis i Kluczowe Cechy

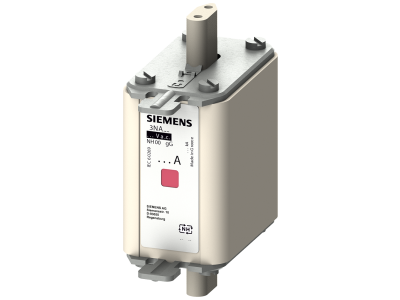

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy Siemens SENTRON 3NA7830-6 w rozmiarze NH00 o prądzie znamionowym 100 A i charakterystyce gG zapewnia selektywną ochronę przewodów i instalacji przed skutkami przeciążeń i zwarć. Przeznaczona do pracy w obwodach prądu przemiennego do 690 V oraz stałego do 250 V, gwarantuje skuteczne odłączenie uszkodzonego obwodu, chroniąc osoby i urządzenia. System czujek kombinowanych sygnalizuje zadziałanie bezpiecznika wyraźną zmianą koloru z czerwonego na biały, co ułatwia szybkie zlokalizowanie przepalonej wkładki.

• Prąd znamionowy 100 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, zapewniając selektywność ochrony i minimalizując ryzyko nieplanowanych wyłączeń.
• Charakterystyka gG: Przeznaczona do ogólnego stosowania (ochrona przewodów i instalacji) – gwarantuje selektywne wyłączanie w przypadku przeciążenia i zwarcia.
• Napięcie znamionowe AC 690 V / DC 250 V: Wysoka odporność napięciowa pozwala na zastosowanie zarówno w typowych instalacjach 400 V, jak i w obwodach przemysłowych o podwyższonym napięciu.
• Wielkość NH00: Kompaktowa obudowa ułatwia montaż w podstawach bezpiecznikowych NH00, oszczędzając miejsce w rozdzielnicy.
• Wskaźnik zadziałania (czujka kombinowana): Wizualna sygnalizacja przepalenia – zmiana koloru z czerwonego na biały pozwala na szybką identyfikację uszkodzonej wkładki bez konieczności pomiarów.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z standardami DIN dla bezpieczników niskonapięciowych, zapewnia niezawodną i powtarzalną charakterystykę wyłączania.

Zastosowanie

Wkładka bezpiecznikowa Siemens 3NA7830-6 przeznaczona jest do selektywnej ochrony przewodów i instalacji elektrycznych w rozdzielnicach głównych i podrozdzielnicach. Sprawdza się w różnych scenariuszach:

• Ochrona linii kablowych i przewodów w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie obwodów odbiorników o dużym poborze prądu w sieciach 400/690 V AC.
• Stosowanie w obwodach prądu stałego (do 250 V DC), np. w systemach fotowoltaicznych lub bateryjnych.
• Budowa selektywnych układów zabezpieczeń w rozdzielnicach głównych – charakterystyka gG zapewnia odpowiednią koordynację z wyłącznikami nadprądowymi.

Wskazówki Montażowe

Montaż i wymiana wkładki bezpiecznikowej mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy osadzić w dedykowanej podstawie bezpiecznikowej (np. typ NH00) zamontowanej na szynie TH35 lub płycie montażowej. Przed montażem sprawdzić, czy parametry znamionowe (prąd, napięcie) odpowiadają danym obwodu. Nie należy używać siły – wkładkę wprowadza się do podstawy ręcznie aż do zatrzaśnięcia. W przypadku sygnalizacji zadziałania (zmiana koloru wskaźnika) należy niezwłocznie wymienić wkładkę po usunięciu przyczyny przepalenia. Przekrój przewodów przyłączeniowych dobrać zgodnie z normami PN-E-05009 oraz prądem znamionowym zabezpieczenia.

FAQ

• Czy wkładka ma wbudowany wskaźnik zadziałania? Tak – wyposażona jest w czujkę kombinowaną, która po przepaleniu zmienia kolor z czerwonego na biały, co umożliwia szybką lokalizację uszkodzonego bezpiecznika.
• Jaki stopień ochrony ma wkładka? Stopień ochrony samej wkładki zależy od zastosowanej podstawy. W typowych podstawach NH00 montowanych w rozdzielnicach zamkniętych uzyskuje się co najmniej IP20 (ochrona przed dotykiem). Produkt nie jest przystosowany do pracy w warunkach wilgotnych bez dodatkowej obudowy.
• Czy można stosować tę wkładkę w obwodach prądu stałego? Tak – dopuszcza się pracę przy napięciu stałym do 250 V DC. Należy jednak pamiętać, że charakterystyka wyłączania może się różnić od pracy w AC, dlatego wymagana jest weryfikacja selektywności.
