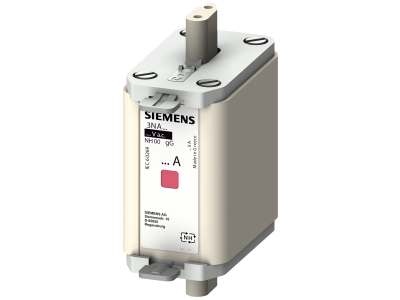

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 100 A, gG, Un AC: 690 V, Un DC: 250V | 3NA6830-6 Siemens

Alternatywny kod produktu: 3NA68306

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA6830-6 w rozmiarze NH00 o prądzie znamionowym 100 A i charakterystyce gG zapewnia selektywną ochronę przewodów i instalacji przed przeciążeniem i zwarciem. Znamionowe napięcie pracy wynosi 690 V AC oraz 250 V DC, co czyni ją odpowiednią zarówno dla obwodów przemysłowych, jak i wybranych aplikacji stałoprądowych. Wbudowana czujka kombinowana sygnalizuje zadziałanie wyraźną zmianą koloru z czerwonego na biały, ułatwiając szybką diagnostykę w rozdzielnicy.

• Prąd znamionowy 100 A: Zabezpiecza obwody o znacznym obciążeniu, umożliwiając bezpieczną pracę instalacji bez ryzyka przegrzania przewodów przy przeciążeniu lub zwarciu.
• Napięcie AC 690 V / DC 250 V: Przeznaczona do pracy w instalacjach wysokiego napięcia przemysłowego oraz w obwodach prądu stałego – uniwersalność zastosowań w różnych środowiskach.
• Charakterystyka gG (ogólnego zastosowania): Gwarantuje selektywną ochronę przewodów i kabli, minimalizując niepotrzebne wyłączenia w sieciach rozgałęzionych.
• Sygnalizacja optyczna (czujka kombinowana): Po zadziałaniu bezpiecznika wskaźnik zmienia kolor z czerwonego na biały, co pozwala na szybkie zlokalizowanie przepalonej wkładki bez konieczności demontażu.
• Wielkość NH00: Kompaktowe wymiary ułatwiają montaż w podstawach bezpiecznikowych i rozdzielnicach o ograniczonej przestrzeni, a jednocześnie zapewniają pełną wydajność zwarciową.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens 3NA6830-6 spełnia wymagania europejskich norm dla wkładek bezpiecznikowych niskonapięciowych. Produkt posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami UE. Charakterystyka gG jest zgodna z normami IEC/EN dotyczącymi bezpieczników przemysłowych.

Zastosowanie

Wkładka NH00 100A gG dedykowana jest do selektywnej ochrony przewodów i instalacji elektrycznych w rozdzielnicach, szafach sterowniczych oraz obwodach przemysłowych. Sprawdza się zarówno w sieciach prądu przemiennego, jak i stałego.

• Ochrona obwodów głównych i rozgałęźnych w instalacjach niskiego napięcia – przeciążenie i zwarcie.
• Zabezpieczenie przewodów zasilających maszyny, urządzenia technologiczne oraz rozdzielnice w przemyśle.
• Stosowanie w obwodach DC o napięciu do 250 V, np. w systemach sterowania lub zasilania awaryjnego.
• Element systemów selektywnej ochrony w sieciach TN i IT, umożliwiający zachowanie ciągłości zasilania nieuszkodzonych odbiorników.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Wkładkę należy umieścić w dedykowanej podstawie bezpiecznikowej (np. rozłączniku bezpiecznikowym) przystosowanej do wielkości NH00 i prądu 100 A. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z normami do prądu znamionowego zabezpieczenia. Przed włożeniem wkładki sprawdzić stan wskaźnika zadziałania – czerwony kolor oznacza gotowość, biały wymaga wymiany. Wszelkie prace montażowe prowadzić zgodnie z dokumentacją producenta oraz obowiązującymi przepisami BHP.

FAQ

• Jak sygnalizowane jest zadziałanie bezpiecznika? Wkładka wyposażona jest w czujkę kombinowaną – po przepaleniu wskaźnik zmienia kolor z czerwonego na biały, co umożliwia szybkie zidentyfikowanie uszkodzonej wkładki bez wyciągania jej z podstawy.
• Do jakich obwodów prądu stałego mogę użyć tej wkładki? Znamionowe napięcie DC wynosi 250 V. Przy doborze należy uwzględnić charakterystykę gG i zdolność wyłączania zwarciową w obwodzie DC – zalecamy konsultację z projektantem instalacji.
• Czy wkładka nadaje się do ochrony silników? Charakterystyka gG jest przeznaczona głównie do ochrony przewodów i instalacji. Dla zabezpieczenia silników zaleca się stosowanie wkładek o charakterystyce aM lub innych przystosowanych do rozruchów. W przypadku pytań o konkretną aplikację prosimy o kontakt z naszym działem technicznym.
