Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 100 A, gG, Un AC: 500 V, Un DC: 250V | 3NA6830-7 Siemens

Alternatywny kod produktu: 3NA68307

Opis i Kluczowe Cechy

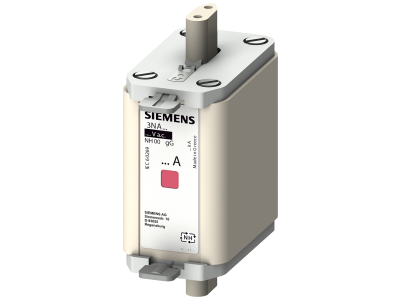

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3NA6830-7 typu NH00 o prądzie znamionowym 100 A i charakterystyce gG zapewnia selektywną ochronę przewodów i instalacji przed przeciążeniem i zwarciem. Przeznaczona do pracy w sieciach prądu przemiennego do 500 V oraz stałego do 250 V. Kompaktowy rozmiar NH00 pozwala na oszczędność miejsca w standardowych rozłącznikach bezpiecznikowych.

• Prąd znamionowy 100 A: bezpieczna praca w obwodach o znacznym obciążeniu, skuteczne odłączanie przy przeciążeniu i zwarciu bez ryzyka uszkodzenia instalacji.
• Charakterystyka gG: uniwersalna ochrona przewodów i urządzeń w zastosowaniach ogólnych – pełna selektywność z aparaturą nadrzędną.
• Napięcie znamionowe AC 500 V / DC 250 V: szeroki zakres zastosowań w sieciach przemysłowych i komercyjnych, w tym obwodach prądu stałego.
• Wymiar NH00: kompaktowa wkładka pasująca do standardowych rozłączników bezpiecznikowych NH, minimalizująca zajmowaną przestrzeń w rozdzielnicy.
• Sygnalizacja zadziałania (czujnik kombinowany): po przepaleniu wkładki wskaźnik zmienia kolor z czerwonego na biały, umożliwiając szybką identyfikację uszkodzonej wkładki bez demontażu.

Zgodność z Normami

Wkładka bezpiecznikowa Siemens SENTRON 3NA6830-7 jest zgodna z europejskimi normami dotyczącymi bezpieczników niskonapięciowych oraz posiada certyfikat CE. Spełnia wymagania dla selektywnej ochrony przewodów w instalacjach elektrycznych.

Zastosowanie

Dzięki charakterystyce gG i wysokim parametrom prądowo-napięciowym wkładka 3NA6830-7 znajduje zastosowanie w ochronie linii kablowych, szyn zbiorczych oraz odbiorników w rozdzielnicach głównych i podrozdzielnicach.

• Selektywna ochrona przewodów i instalacji w budynkach przemysłowych i użyteczności publicznej.
• Zabezpieczenie obwodów oświetleniowych, gniazd wtyczkowych i rozdzielnic piętrowych w sieciach AC.
• Ochrona obwodów prądu stałego (do 250 V DC) w systemach fotowoltaicznych, rozdzielnicach akumulatorowych lub sterowniczych.
• Stosowanie w rozłącznikach bezpiecznikowych NH jako element zabezpieczający w systemach SENTRON.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od obwodu. Wkładkę należy umieścić w odpowiednim rozłączniku bezpiecznikowym NH (podstawie) zamontowanym na szynie TH35 lub bezpośrednio w rozdzielnicy. Przekrój przewodów oraz moment dokręcania zacisków rozłącznika dobierać zgodnie z dokumentacją producenta. Przed wymianą wkładki upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy wkładka posiada wskaźnik zadziałania? Tak, wkładki serii SENTRON 3NA6, w tym model 3NA6830-7, wyposażone są w czujnik kombinowany. Po przepaleniu wskaźnik zmienia kolor z czerwonego na biały, co ułatwia szybkie zlokalizowanie przepalonej wkładki.
• Jaki stopień ochrony (IP) ma wkładka? Sama wkładka bezpiecznikowa nie ma własnego stopnia ochrony IP. Ochrona przed dotykiem i pyłem zależy od zastosowanego rozłącznika bezpiecznikowego, w którym jest montowana (zazwyczaj IP20 lub wyższy w zależności od obudowy).
• Czy wkładka nadaje się do ochrony obwodów prądu stałego (DC)? Tak, napięcie znamionowe DC wynosi 250 V, co pozwala na stosowanie w obwodach stałego napięcia o tym zakresie, np. w instalacjach fotowoltaicznych lub systemach sterowania. Należy jednak pamiętać o odpowiednim doborze rozłącznika zdolnego do gaszenia łuku DC.
