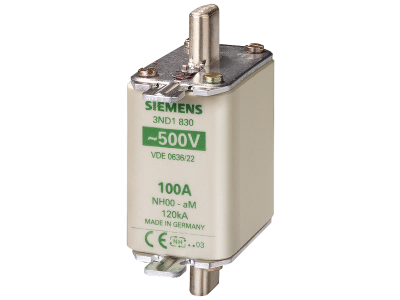

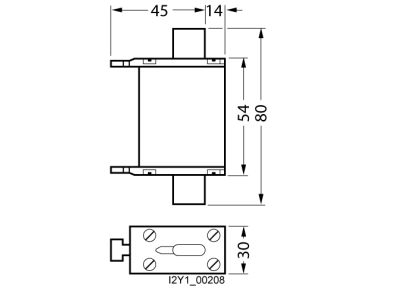

Wkładka bezpiecznika niskonapięciowego wielkiej mocy, NH00, In: 100A aM Un AC: 500V wskaźnik czołowy | 3ND1830 Siemens

Alternatywny kod produktu: 3ND1830

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy Siemens SENTRON 3ND1830 w wielkości NH00 o prądzie znamionowym 100 A i charakterystyce aM (zwłocznej) zapewnia skuteczną ochronę zwarciową w obwodach silnikowych. Napięcie znamionowe 500 V AC pozwala na bezpieczną pracę w sieciach trójfazowych 400 V. Czołowy wskaźnik zadziałania umożliwia natychmiastową identyfikację przepalonej wkładki bez konieczności wyjmowania jej z podstawy.

• Prąd znamionowy 100 A (aM): Zapewnia ochronę zwarciową silników elektrycznych i obwodów o dużym poborze prądu, a charakterystyka zwłoczna zapobiega zbędnym wyłączeniom przy rozruchu urządzeń.
• Napięcie znamionowe 500 V AC: Gwarantuje bezpieczne odłączanie i izolację w sieciach przemysłowych 400 V z naddatkiem napięciowym, zgodnie z wymaganiami rozdzielnic głównych.
• Wielkość NH00: Kompaktowa obudowa umożliwia montaż w standardowych uchwytach NH00, oszczędzając miejsce w rozdzielnicy przy zachowaniu pełnej mocy zwarciowej.
• Czołowy wskaźnik zadziałania: Po przepaleniu wkładki czerwony wskaźnik na czole ułatwia szybką lokalizację uszkodzonego bezpiecznika bez wyciągania go z uchwytu, skracając czas diagnostyki.
• Charakterystyka aM (zwłoczna): Dedykowana do ochrony silników – wytrzymuje prądy rozruchowe (do 6–8 krotności In) bez wyłączania, a natychmiast reaguje na zwarcia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla bezpieczników niskonapięciowych oraz posiada certyfikat CE. Wkładka przeznaczona jest do stosowania w rozdzielnicach zgodnych z normą DIN 43620 dla bezpieczników NH. Wszystkie parametry elektryczne są zgodne z deklaracją producenta.

Zastosowanie

Wkładka 3ND1830 znajduje zastosowanie przede wszystkim w układach zabezpieczenia silników oraz w rozdzielnicach głównych i podrozdzielnicach przemysłowych. Charakterystyka aM sprawdza się tam, gdzie występują duże prądy rozruchowe.

• Zabezpieczenie zwarciowe silników elektrycznych w szafach sterowniczych i rozdzielnicach maszyn.
• Ochrona linii kablowych i odbiorników w obwodach o charakterze indukcyjnym (np. transformatory, dźwigi).
• Stosowanie w rozdzielnicach głównych NN jako zabezpieczenie przedzwarciowe dla mniejszych pól odpływowych.
• Współpraca z rozłącznikami bezpiecznikowymi NH00 w systemach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż oraz wymianę wkładki bezpiecznikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i upewnij się, że obwód jest bezpieczny (brak napięcia). Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH00 (zgodnej z DIN 43620) na szynie TH35 lub bezpośrednio w rozdzielnicy. Moment dokręcania śrub mocujących (jeśli dotyczy) stosuj zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 100 A oraz temperatury otoczenia.

FAQ

• Jak działa czołowy wskaźnik zadziałania? Po przepaleniu wkładki wtopnik mechanicznie uwalnia sprężynkę, która wysuwa czerwony trzpień na czole bezpiecznika. Dzięki temu uszkodzenie jest widoczne na pierwszy rzut oka, bez konieczności wyjmowania wkładki z podstawy.
• Czy ta wkładka różni się od bezpiecznika gG? Tak, charakterystyka aM (zwłoczna) jest przeznaczona do ochrony silników i obwodów o dużym prądzie rozruchowym. Bezpieczniki o charakterystyce gG (ogólnego przeznaczenia) przeznaczone są do ochrony kabli i nie są zalecane do obwodów silnikowych ze względu na ryzyko wyłączeń przy rozruchu.
• Jakie napięcie maksymalne może wystąpić na zaciskach przy rozłączaniu zwarcia? Wkładka zaprojektowana jest na napięcie znamionowe 500 V AC, co oznacza, że może bezpiecznie odłączać zwarcia w sieciach o napięciu do 500 V. W typowej instalacji 400 V AC (230/400 V) zapewnia odpowiedni margines bezpieczeństwa.
